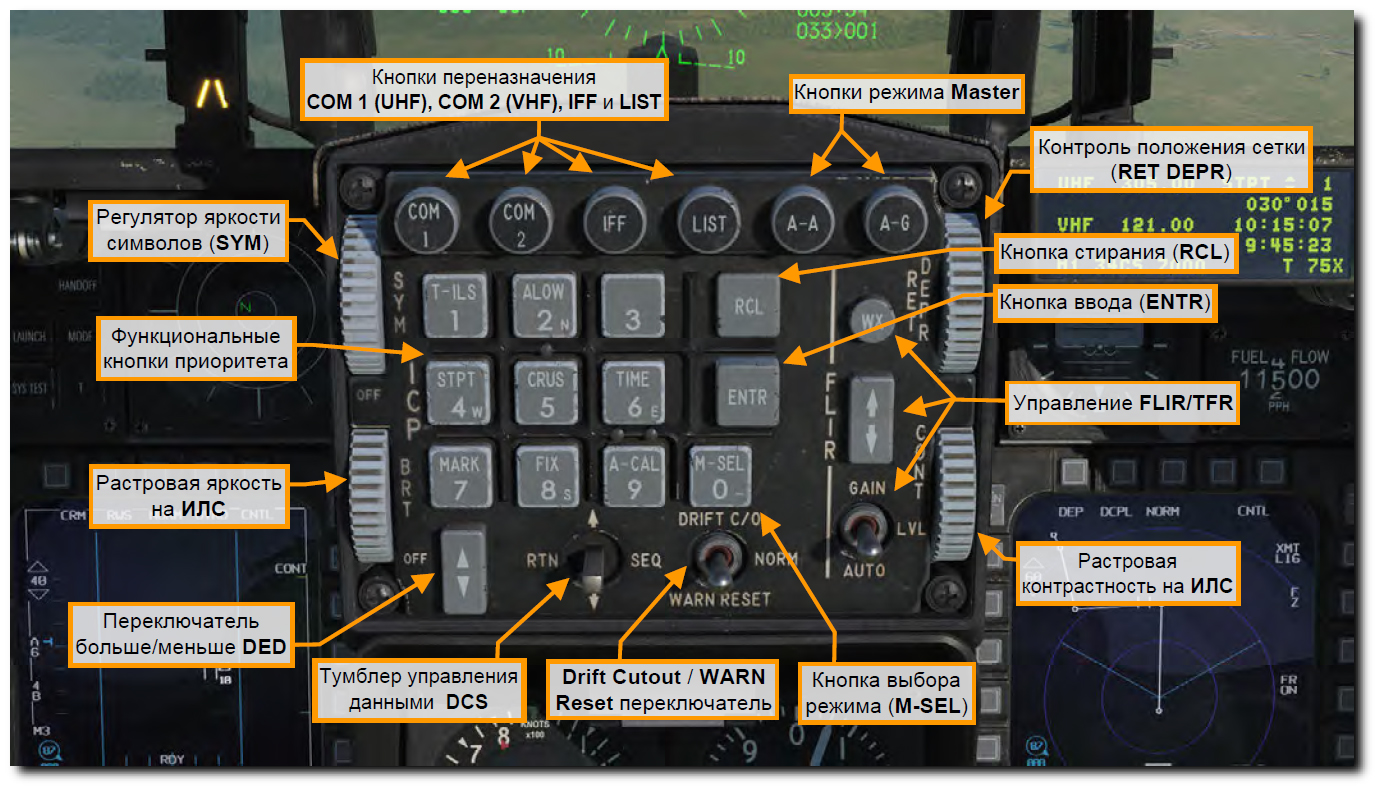

Кнопки режима Master. Нажатие этих кнопок выбирает основной режим A-A «воздух-воздух» или A-G «воздух-земля». Это настраивает системы самолета и отображает выбранный режим атаки одним простым шагом. При повторном нажатии на ту же кнопку вы вернетесь в предыдущий режим.
Кнопки переназначения. Четыре кнопки отмены обеспечивают быстрый выбор и управление системами с высоким приоритетом. Они обеспечивают вывод данных на текущую страницу DED, чтобы показать страницу, которая соответствует нажатой кнопке. При повторном нажатии кнопки вы вернетесь на предыдущую страницу.
• COM 1 выбирает страницу UHF (основную радиостанцию).
• COM 2 выбирает страницу VHF (вспомогательную радиостанцию).
• IFF выбирает страницу IFF.
• LIST отображает список менее часто используемых страниц, которые можно выбрать, нажав соответствующий номер на клавиатуре.
Функциональные кнопки приоритета. Нажатие одной из девяти отмеченных кнопок на клавиатуре выбирает соответствующую страницу DED для этой часто используемой функции. Затем клавиатура может использоваться для ввода или изменения данных.
Тумблер управления данными (DCS). Этот переключатель используется для перемещения звездочки на страницах DED, для ввода в них значений, переключения между различными полями данных, переключения данных на странице CNI и возврата на страницу CNI с других страниц.
Переключатель больше/меньше DED. Этот переключатель увеличивает или уменьшает значения для поля, выбранного на текущей странице DED. Значения, которые можно увеличить или уменьшить, обозначены стрелками вверх и вниз рядом с ними на дисплее. DCS используется для переключения между доступными полями.
Кнопка выбора режима (M-SEL). Эта кнопка используется на некоторых страницах для переключения доступных режимов.
Кнопка ввода (ENTR). Нажмите эту кнопку, чтобы подтвердить числа, введенные в поле с клавиатуры.
Кнопка стирания (RCL). Нажмите эту кнопку один раз, чтобы стереть последнюю введенную цифру, то есть клавишу возврата. Нажмите ее второй раз, чтобы восстановить первоначально введенное значение.
Регулятор яркости символов (SYM). Поверните этот регулятор, чтобы включить ИЛС и регулировать яркость символов.
Контроль положения сетки (RET DEPR). Эта ручка поднимает и опускает прижимную сетку, когда она отображается на ИЛС. Могут быть установлены значения от 0 до 260 миллирадиан.
Drift Cutout (DRIFT C/O) / Warning Reset (WARN RESET). Этот переключатель используется для сброса мигающих предупреждений, отображаемых на ИЛС, и для центрирования маркера траектории полета и линии тангажа, когда они уходят из поля зрения из-за бокового ветра или бокового скольжения.
Растровая яркость на ИЛС. Регулятор растровой яркости на ИЛС (не используется).
Растровая контрастность на ИЛС. Регулятор растровой контрастности на ИЛС (не используется).
Управление FLIR/TFR. Элементы управления на ИЛС FLIR/TFR (не используется).
