Схема силовой установки.

Сообщение Vyshivka »

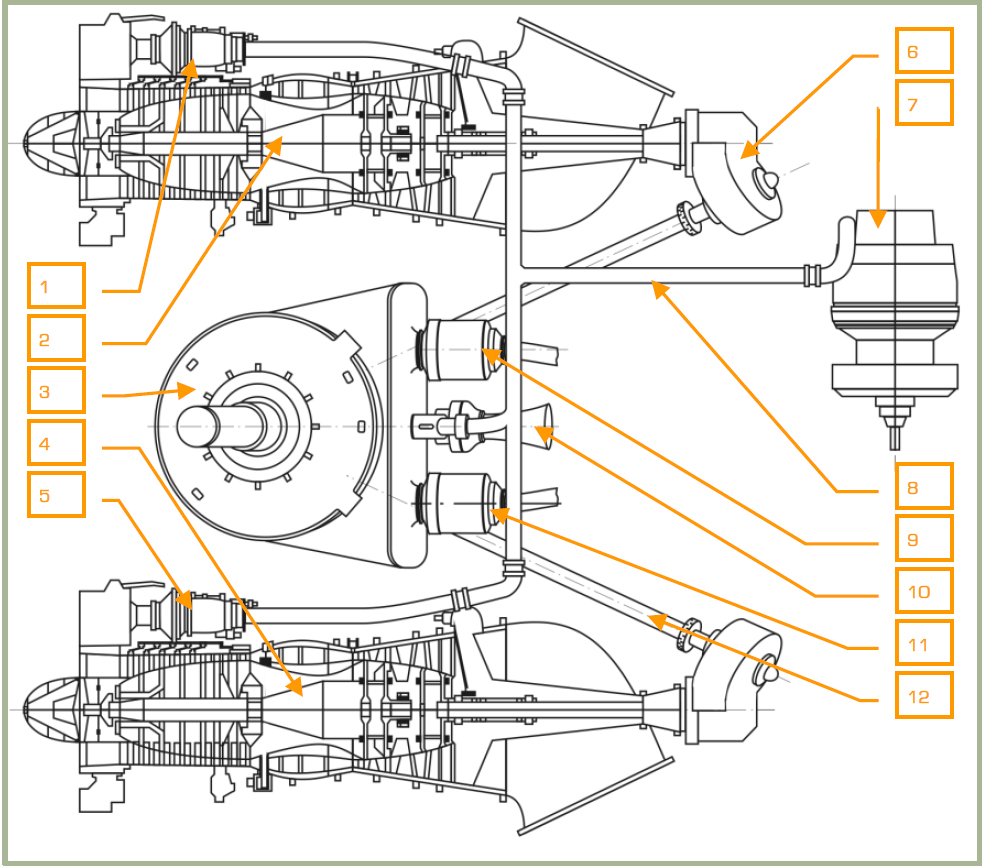

Схема силовой установки вертолёта.

1. Турбостартер правого двигателя.
2. Правый двигатель ТВ3-117ВМА.
3. Главный редуктор ВР-80.
4. Левый двигатель ТВ3-117ВМА.
5. Турбостартер левого двигателя.
6. Промежуточный редуктор ПВР-800.
7. Двигатель ВСУ АИ-9В.
8. Трубопроводы системы отбора воздуха от ВСУ.
9. Правый генератор.
10. Турбопривод ТП-35.
11. Левый генератор.
12. Входной вал.
