• Текущее время;
• Тип и серийный номер датчика GPS/ГЛОНАСС;
• Значение времени, принятое от спутниковой группировки;
• Географические координаты;
• Высота над эллипсоидом Земли;
• Путевая скорость;
• Фактический путевой угол;
• Прогнозируемая абсолютная точность определения позиции ЛА по горизонтальной и вертикальной составляющим;
• Вероятностные характеристики точности определения позиции ЛА;
• Информация о спутниковой группировке и текущий режим использования спутников;
• Положение спутников над горизонтом в графическом виде и графическое представление соотношения сигнал/шум от используемых спутников.
• Состояние RAIM, включающее:
- качественную оценку точности определения местоположения и результаты оценки состояния спутниковой группировки встроенной системой контроля ПИ СНС;
- пороговое значение, используемое для проведения расчетов вероятностной оценки точности определения местоположения;
- текущий этап полета, для которого выполняется оценка RAIM.

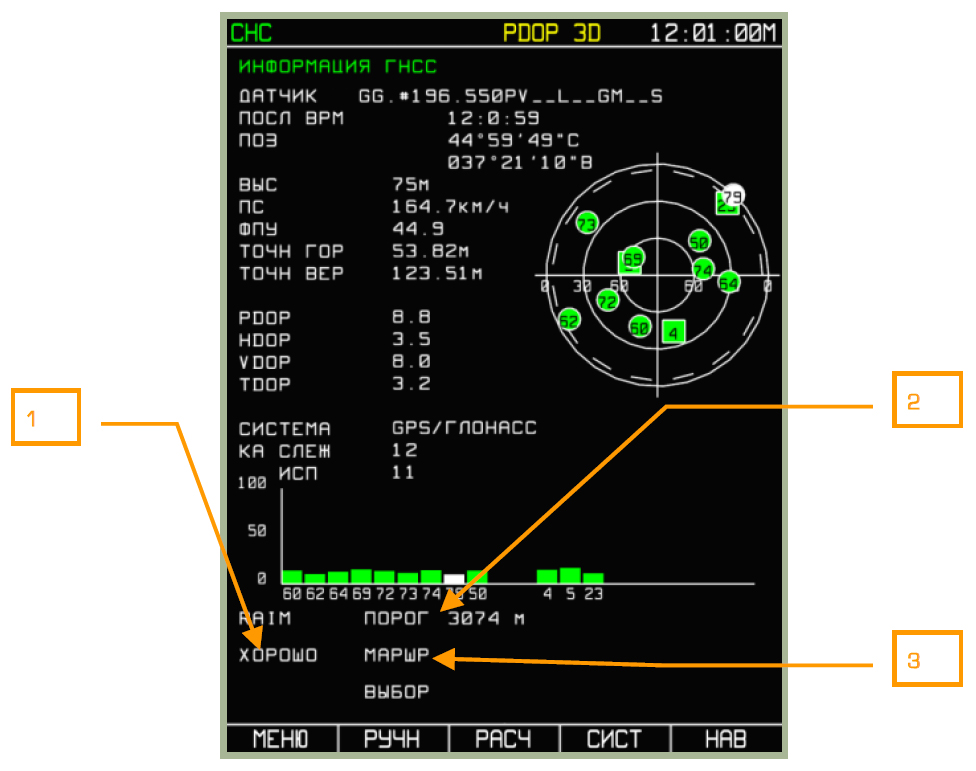

Вид дисплея в режиме СНС.
1. Качественная оценка точности определения местоположения и результаты оценки состояния спутниковой группировки встроенной системой контроля ПИ СНС.
2. Пороговое значение, используемое для проведения расчетов вероятностной оценки точности определения местоположения.
3. Текущий этап полета, для которого выполняется оценка RAIM.
В составе созвездия отображение спутников группировки ГЛОНАСС осуществляется символом (3 в зелёном квадрате), NAVSTAR - (6 в зелёном кружке). Используемые для проведения расчетов спутники имеют зеленый цвет, исключенные по каким-либо причинам – серым. Номер в символе соответствует номеру спутника в составе созвездия.
Пороговое значение, используемое для проведения расчетов при автоматическом выборе, принимает следующие значения:
• в районе аэродрома (заход на посадку, взлет) – 370 м (0,3 nm);
• на маршруте – 3704 м (2 nm).
Установить требуемое пороговое значение самостоятельно можно на странице ОПЦИИ → ОСНОВНОЙ в строке ПОРОГ RAIM. Оно будет использоваться только для ручного режима. Для перехода на определенное оператором значение ПОРОГА RAIM необходимо нажать кнопку РУЧН, для возврата в режим автоматического определения порога – кнопку АВТО. Эту же операцию можно выполнить со страницы ОПЦИИ → ОСНОВНОЙ, изменяя значение строки ВЫБОР ПОРОГА: АВТО/РУЧН.
Определение порога RAIM, установленного оператором.
1. Кнопка переключения между режимами выбора порога RAIM.
2. Значение порога RAIM.
3. Индикация ручного выбора порога RAIM.
Один из спутников созвездия может быть исключен из расчетов.
ВНИМАНИЕ! Изменение стандартных установок параметров порта RS-232C может привести к рассогласованию протокола взаимодействия встроенного СНС (к модели вертолёта в симуляторе не относится)!
Перечень стандартных установок приведен в таблице.

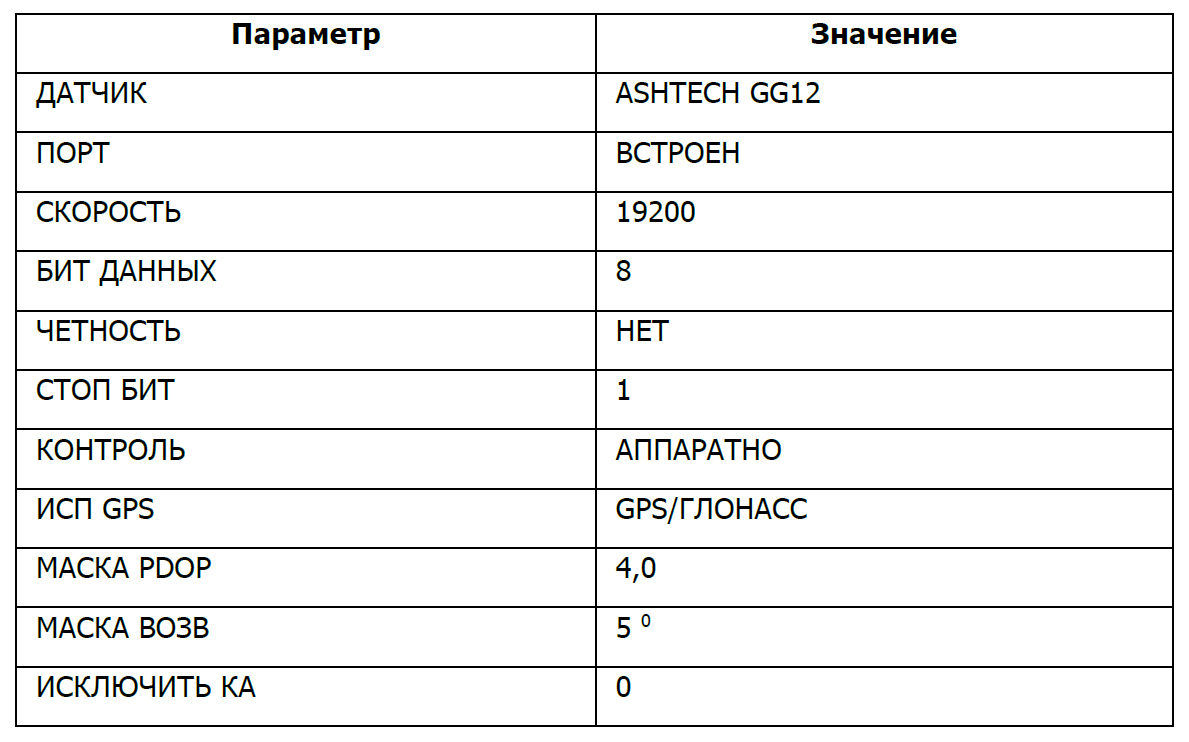

Заводские установки порта RS-232C для взаимодействия со встроенным СНС.
Порядок исключения (включения) спутников в состав используемой группировки:
• Перейти в подрежим СИСТЕМА, нажав клавишу СИСТ. На дисплее отобразится страница состояния системы.

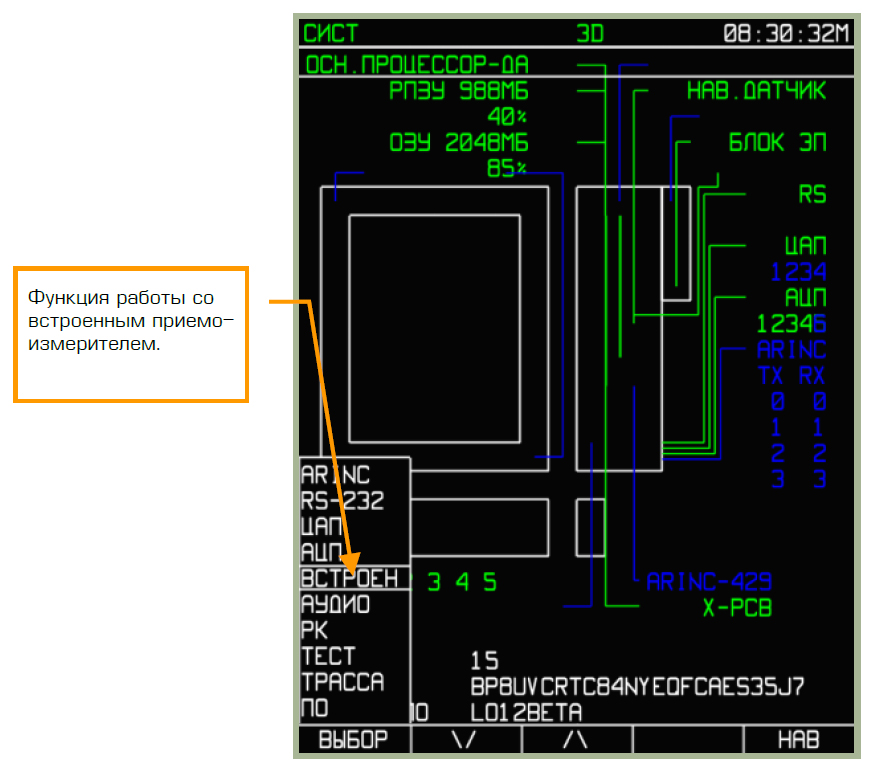

Выбор функции работы с УСТАНОВКАМИ изделия.
• Войти в подрежим УСТАНОВКИ, нажав кнопку УСТ. В левом нижнем углу дисплея появится меню работы с УСТАНОВКАМИ изделия.
• Правой ручкой управления курсором выбрать функцию работы со встроенным приемоизмерителем СНС – ВСТРОЕН и нажать кнопку ВЫБОР. На дисплее отображается страница режима СИСТЕМА с индикацией под системной строкой функции установки параметров встроенного приемоизмерителя СНС – УСТ ВСТРОЕН ДАТЧИКОВ.
• Рамкой подсветки, используя ручку управления курсора, выбрать строку ИСКЛЮЧИТЬ КА. В этой строке отображается номер выключенного из используемой группировки спутника. Если значение равно 0, используются все видимые в текущий момент спутники.
• Нажать кнопку СМЕНА и манипулятором курсора выбрать номер исключаемого из использования при расчетах спутника (номер должен соответствовать одному из видимых в созвездии спутников). Для исключения спутника из использования в расчетах нажать кнопку ВВОД.

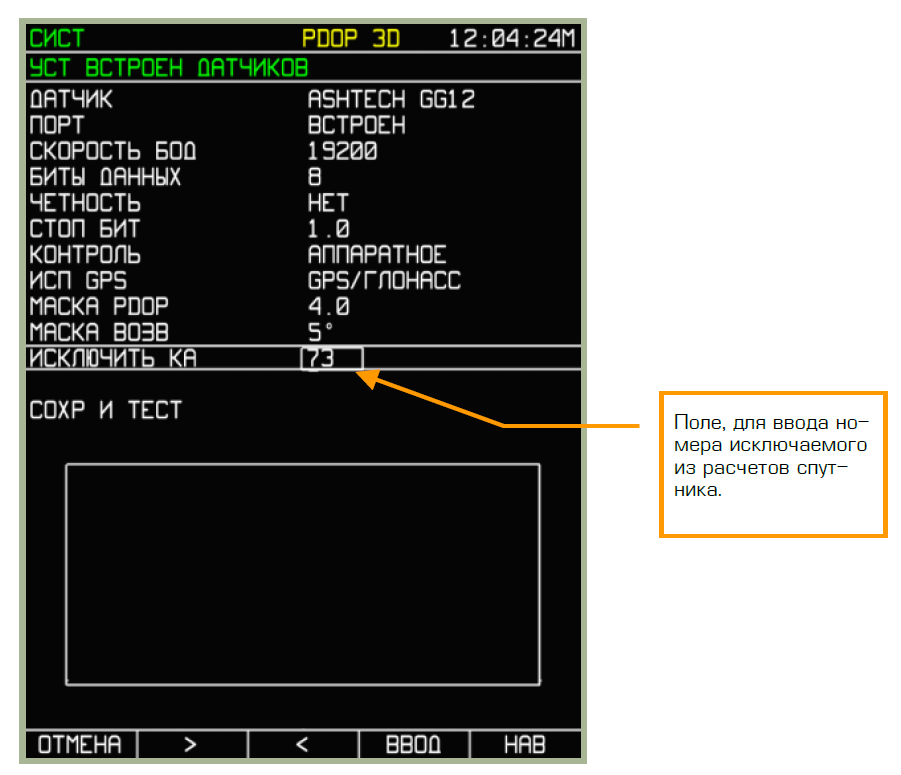

Вид дисплея при исключении спутника группировки из расчетов.
• Исключение спутников из расчетов произойдет только после сохране-ния значений установок, для этого необходимо выбрать манипулятором курсора строку СОХР И ТЕСТ. Значение кнопки ВВОД изменяется на ТЕСТ. Нажать кнопку ТЕСТ и наблюдать в нижней части дисплея команды обмена изделия с приемоизмерителем СНС. Индикация исключения из расчетов спутника отображается в основных режимах символом ИСКЛ.

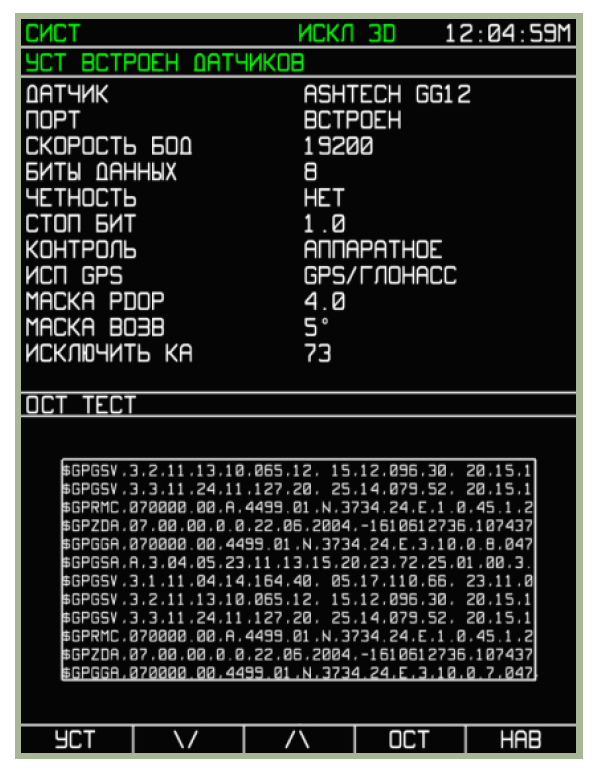

Вид дисплея при тестировании приемоизмерителя и канала связи.

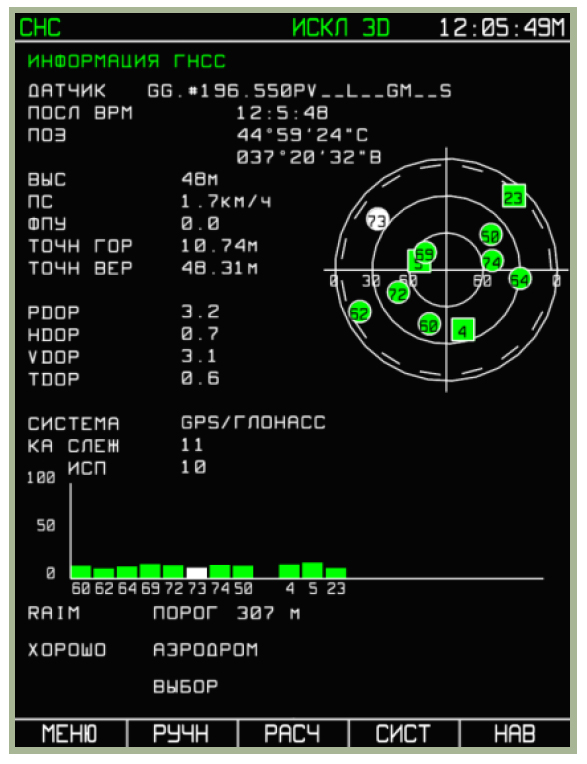

Вид дисплея при исключении из расчетов данных спутника № 73.
Серым цветом отображаются спутники, находящиеся ниже угла маски возвышения спутников, которая отображается на схеме спутниковой группировки белой пунктирной линией.
Порядок настройки маски возвышения:
• Вызвать через меню ВСТРОЕН страницу УСТ ВСТРОЕН ДАТЧИКОВ.
• Выбрать активным маркером строку установки маски возвышения – МАСК ВОЗВ (значение по умолчанию 50).
• Нажать кнопку СМЕНА и манипулятором курсора установить необходимый угол маски возвышения.
• СОХР И ТЕСТ. Установленное значение будет использоваться в расчетах только после выполнения пункта «сохранить и тестировать».
• Индикация изменения значения угла маски возвышения осуществляется в подрежиме СИСТЕМА при нажатии кнопки ГНСС.

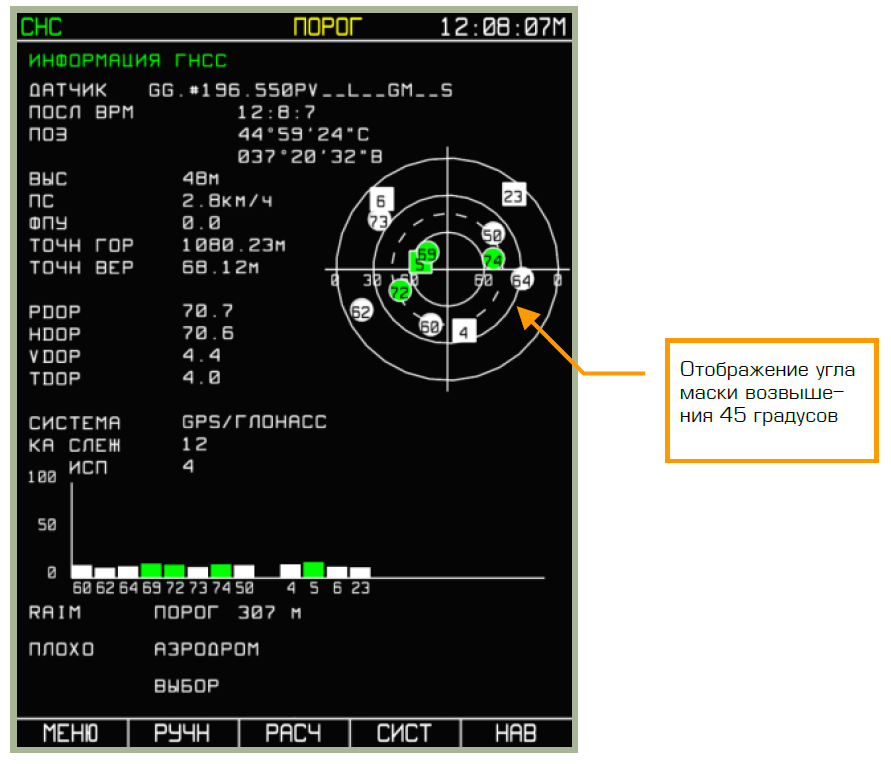

Вид дисплея при изменении угла маски возвышения.
В подрежиме СНС имеется возможность проведения прогнозных расчетов состояния RAIM.
В подрежиме СНС кнопки имеют значение:
• МЕНЮ – переход в режим МЕНЮ.
• АВТО/РУЧН – изменение режима выбора порога RAIM.
• РАСЧ – просмотр альманаха созвездия в текущей точке и проведение расчета прогноза RAIM в аэропорту прибытия или любой навигационной точке.
• СИСТ – переход в режим СИСТ.
• НАВ – переход в режим НАВ.
