1. Ввод ППМ начинается с выбора функции РИСОВАНИЕ – кнопка РИСОВ. На дисплее отображается карта местности, на поле которой расположен активный маркер, имеющий форму квадратной рамки зеленого цвета - (зелёный квадрат), на поле полетной информации индицируется поле серого цвета с информацией.

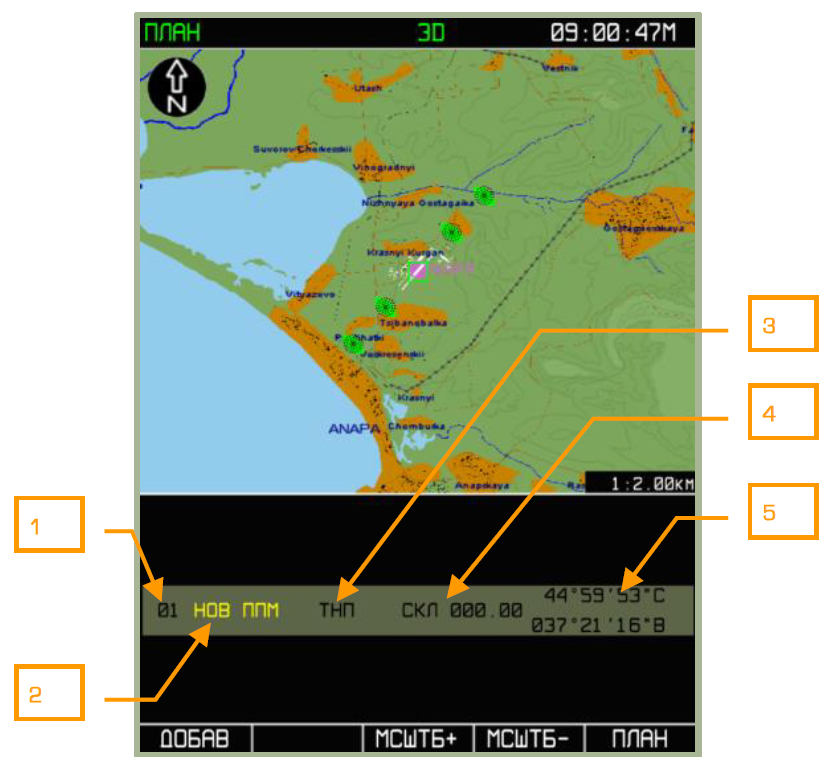

Исходное состояние дисплея при вводе первого ППМ плана полета.
Содержание информационного поля нового ППМ:
1. 01 – порядковый номер ППМ в плане полета (присваивается включенному в план полета ППМ автоматически).
2. НОВ ППМ – условное обозначение добавляемого ППМ в состав плана полета; желтый цвет означает, что при включении в план полета значение поля необходимо изменить (или оно будет изменено автоматически).
3. Способ пролета ППМ.
4. СКЛ – значение магнитного склонения для региона, в котором находится активный маркер.
5. Текущие координаты активного маркера.
2. Включение ППМ в состав плана полета осуществляется нажатием кнопки ДОБАВ – ДОБАВИТЬ.
Как правило, до выполнения этой операции необходимо изменить координаты вводимого ППМ – установить маркер в месте предполагаемой новой точки. В случае необходимости следует изменить масштаб индицируемой карты путем последовательного нажатия кнопки «МСШТБ+» или «МСШТБ-» необходимое количество раз. Контроль значения текущего масштаба карты осуществляется по индикации в правом нижнем углу карты. При получении требуемого масштаба отображения, с помощью манипулятора пульта управления необходимо переместить активный маркер в точку карты, координаты которой приблизительно соответствуют исходному пункту маршрута (ИПМ). Контроль координат маркера осуществляется по индикации в правой части поля полетной информации. При использовании нанесенных на карту объектов необходимо совместить символ маркера (зелёный квадрат) с символом используемого объекта карты (ППМ, аэродромы, маяки). Точного совпадения не требуется – доступный объект будет внесен в поле ввода ППМ при нажатии кнопки ДОБАВ – ДОБАВИТЬ, но центр маркера должен находиться над объектом карты.
3. После включения выбранного ППМ в состав маршрута возможны следующие варианты:
Под активным маркером нет аэронавигационной точки. Условный номер ППМ в плане полета присвоен автоматически и недоступен для изменения. Активный маркер – рамка белого цвета выделяет редактируемое поле, по умолчанию – поле позывного ППМ. Значения информационных полей могут быть изменены. Переход между полями осуществляется кнопкой ►►:
• Поле позывного ППМ – изменение осуществляется манипулятором пульта управления, переход между позициями символов – продольным нажатием, допустимо любое наименование.
• Способ пролета ППМ – определяет порядок пролета.

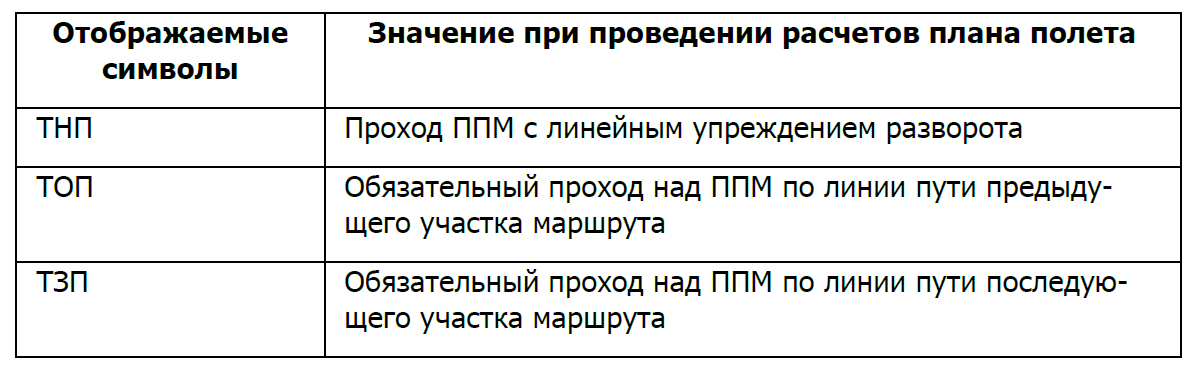

Значения информационного поля СПОСОБ ПРОЛЕТА ППМ.
• Поле магнитного склонения – изменение значения осуществляется манипулятором курсора, допустимое значение – 180.

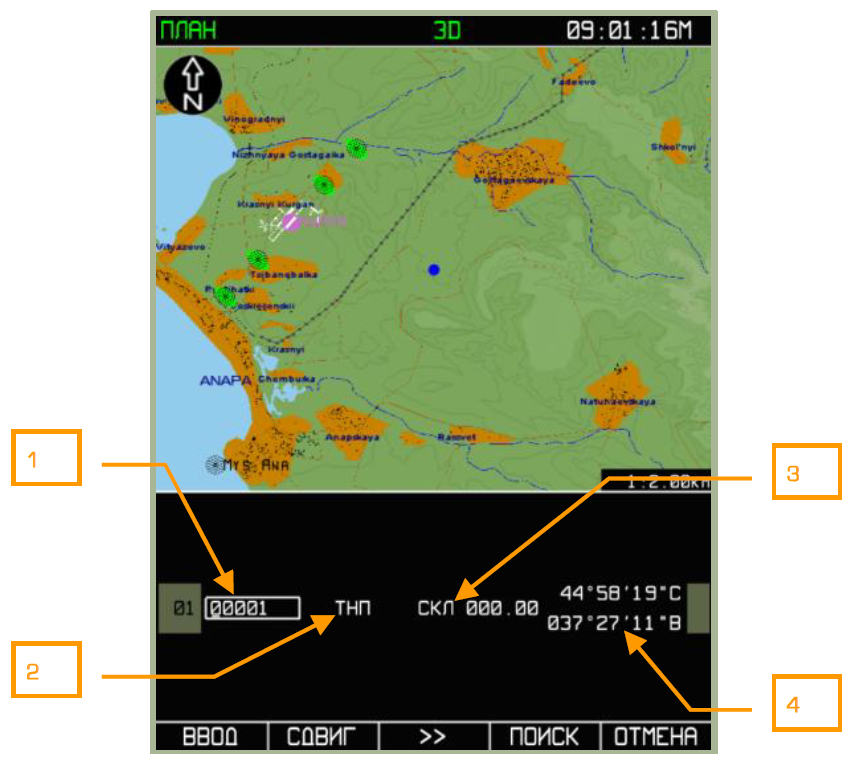

Вид дисплея при вводе ППМ в произвольной точке карты.
1. Позывной ППМ (наименование).
2. Способ пролета ППМ.
3. Магнитное склонение в регионе.
4. Координаты ППМ, введенные активным маркером.
Под активным маркером есть аэронавигационная точка. Информационные поля имеют значения, аналогичные приведенным выше, отличие заключается в следующем.
Появляется дополнительное поле ПРИЗНАК АЭРОНАВИГАЦИОННОЙ ТОЧКИ, отражающее тип объекта, хранящегося в базе данных изделия - черный символ на сером фоне. Допустимые значения поля и их характеристика представлены в таблице ниже.

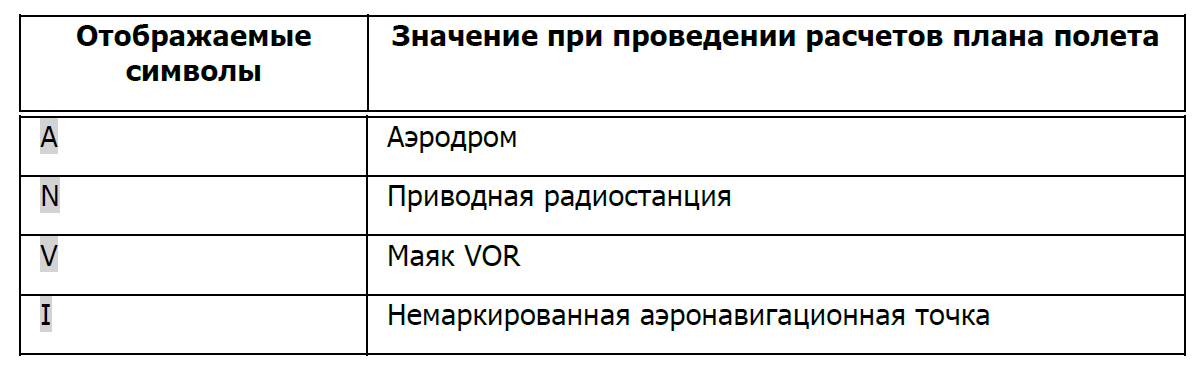

Значения информационного поля ПРИЗНАК АЭРОНАВИГАЦИОННОЙ ТОЧКИ.

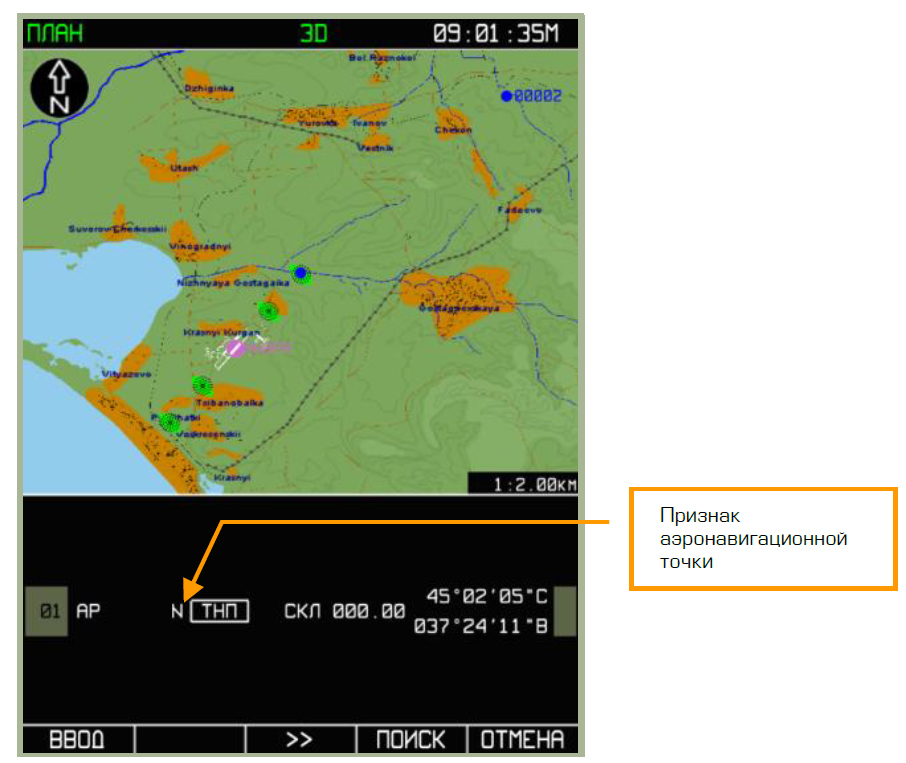

Вид дисплея при вводе ППМ, когда под активным маркером на поле карты есть аэронавигационная точка.
Для редактирования доступны только поля СПОСОБ ПРОЛЕТА ППМ и МАГНИТНОЕ СКЛОНЕНИЕ. Значение остальных полей определяются значениями, хранящимися в аэронавигационной базе данных: КОД ППМ, ПРИЗНАК АЭРОНАВИГАЦИОННОЙ ТОЧКИ, ГЕОГРАФИЧЕСКИЕ КООРДИНАТЫ.
4. Для завершения процедуры включения ППМ в план полета необходимо нажать кнопку ВВОД. При этом на дисплее в поле карты появится обозначение ППМ (крупная точка синего цвета - (синий кружок) ). Отказаться от ввода в план полета выбранного ППМ можно, используя кнопку ОТМЕНА; при этом на дисплее будет отображаться информационное поле нового ППМ.
