В функции ДОП ИНФ нажать кнопку ДОБ. ТЧК. Используя манипулятор курсора, подсветить строку ОТНОСИТ, нажать кнопку ДОБ. ТЧК, на дисплее будет отображено поле полетной информации, разделенной на верхнюю и нижнюю части. В верхней части отображается информация о новой (вводимой) в состав базы навигационной точке, в нижней – об имеющейся в базе изделия.

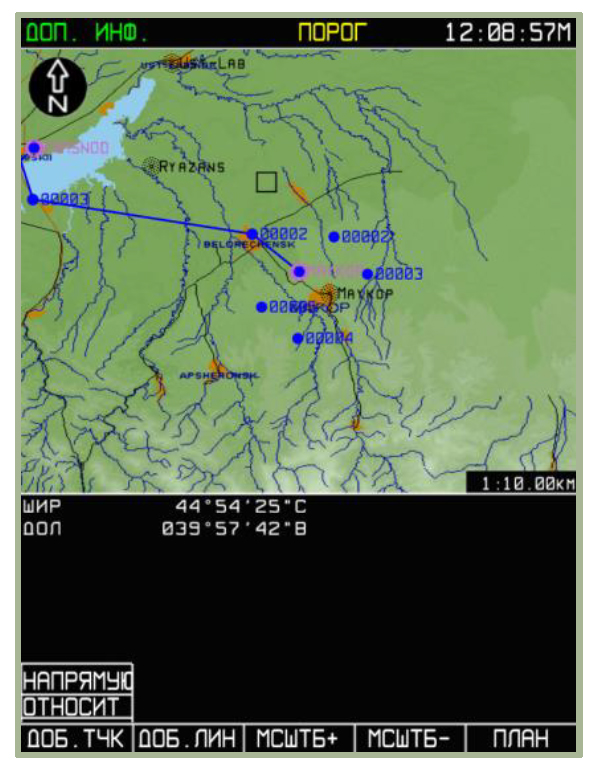

Выбор подрежима ввода точки по известным азимуту и дальности (ОТНОСИТ).
При помощи кнопки ТИП - выбрать требуемый тип вводимой точки. С помощью манипулятора курсора - заполнить требуемые активные поля для выбранной точки в верхней части поля полетной информации. Переключение между активными полями производится при помощи кнопки ►►.

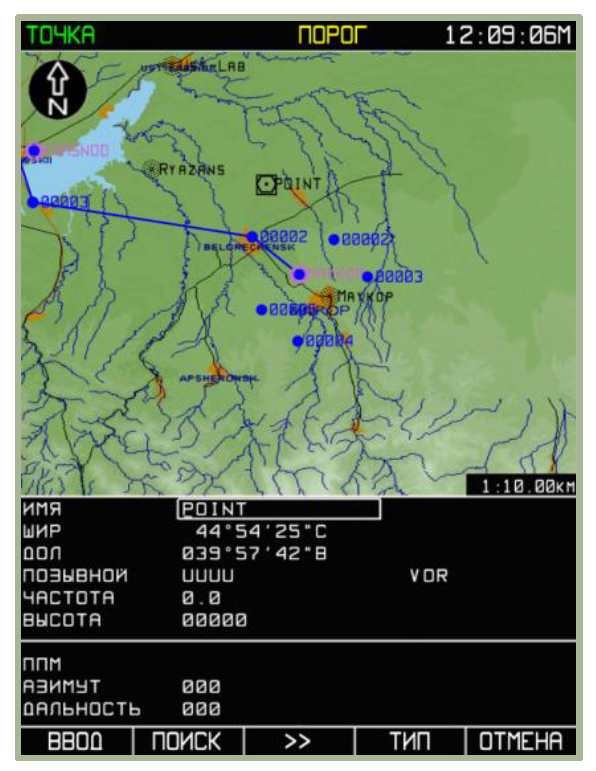

Выбор типа вводимой точки с помощью кнопки ТИП.
Используя кнопку ►►, перейти к строке ППМ и ввести имя ППМ, от которого будут заданы АЗИМУТ и ДАЛЬНОСТЬ для расчета координат точки. При помощи кнопки ►► и манипулятора курсора ввести в поля АЗИМУТ и ДАЛЬНОСТЬ значения азимута и дальности от выбранной навигационной точки. Обратите особое внимание при вводе Азимута и Дальности на единицы измерения величин (т.е. АЗИМУТ – истинный или магнитный; ДАЛЬНОСТЬ – километры или мили).

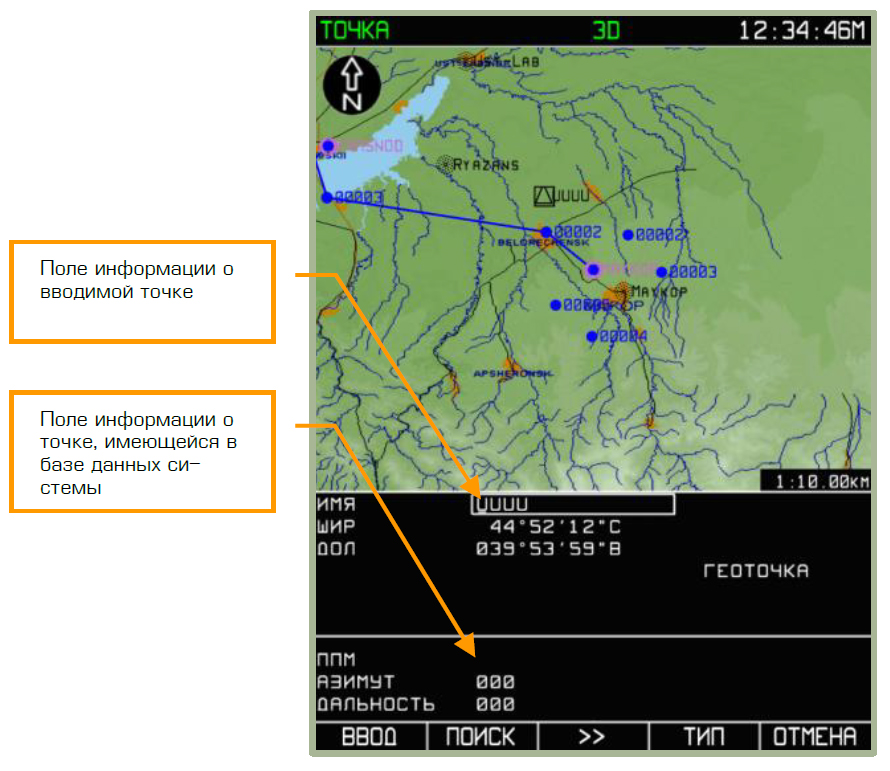

Поля ввода информации.

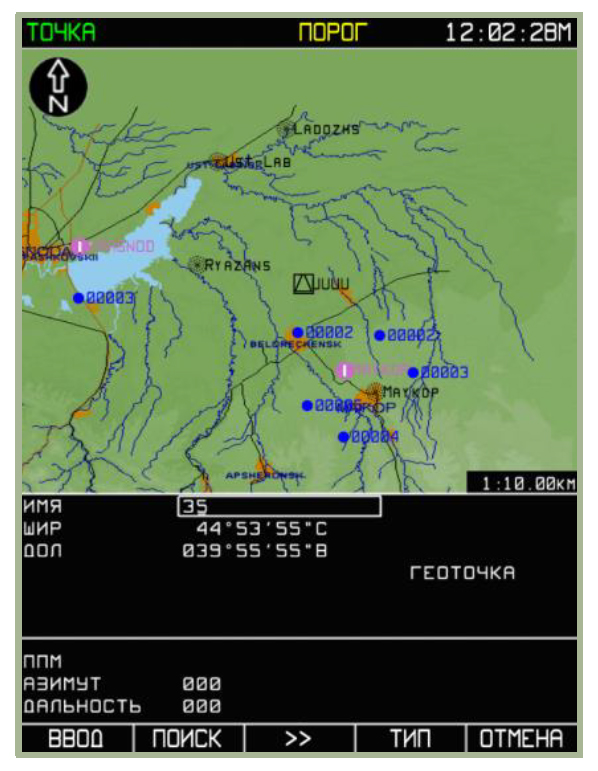

Ввод позывного новой (вводимой) навигационной точки.

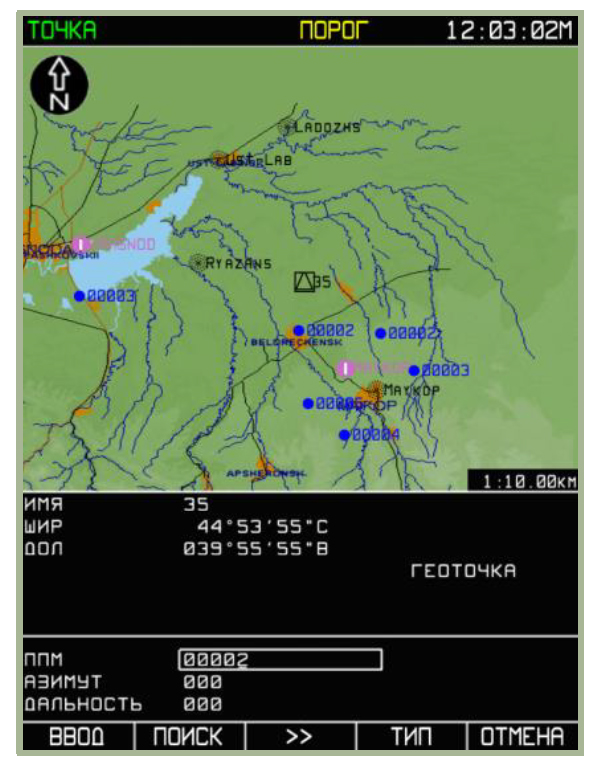

Ввод и поиск позывного навигационной точки, имеющейся в составе базы данных системы.
Ввод значений АЗИМУТА и ДАЛЬНОСТИ от имеющейся в базе навигационной точки на вводимую.

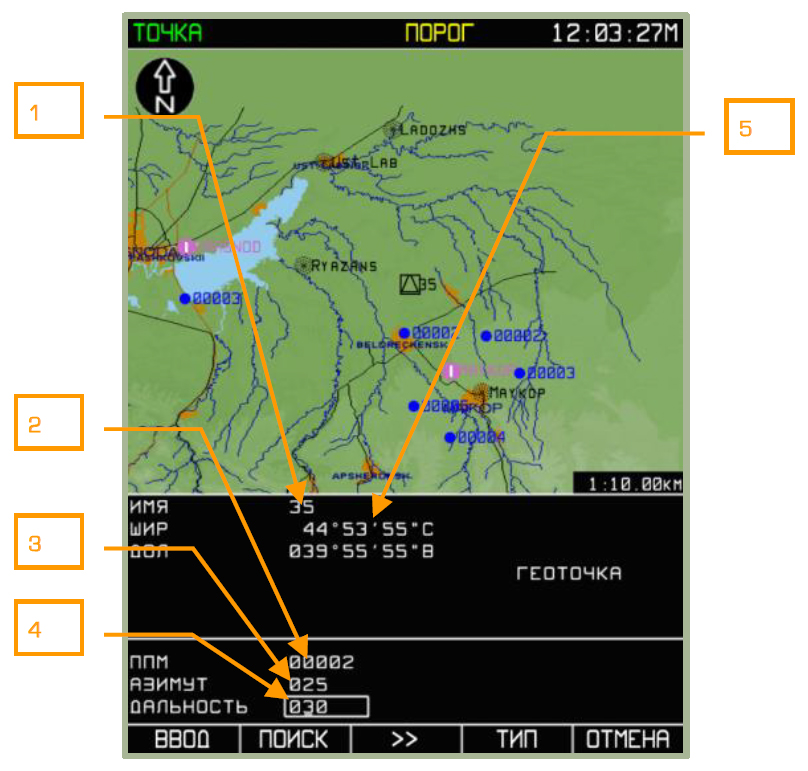

1. Имя вводимой геоточки.
2. Позывной навигационной точки, от которой будет откладываться азимут и дальность для новой точки.
3. Азимут для вводимой точки.
4. Дальность для вводимой точки.
5. Координаты активного курсора.
Нажмите кнопку ПОИСК (результат поиска необходимого ППМ контролируйте по карте). Если в процессе поиска обнаружен не тот ППМ, продолжайте нажимать кнопку ПОИСК до обнаружения требуемого ППМ.

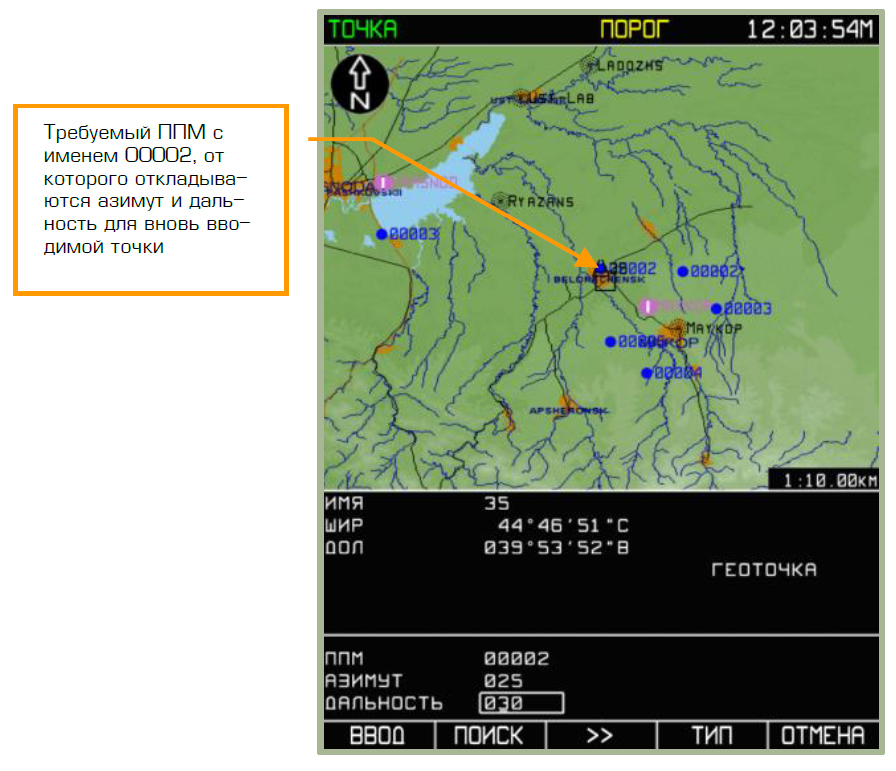

Поиск в базе данных требуемого ППМ, от которого будет откладываться вводимая точка.
Текущий маркер вводимой точки будет располагаться на найденном ППМ из базы данных.
Нажмите кнопку ВВОД. Маркер вводимой точки переместится в рассчитанную точку по введенным азимуту и дальности.

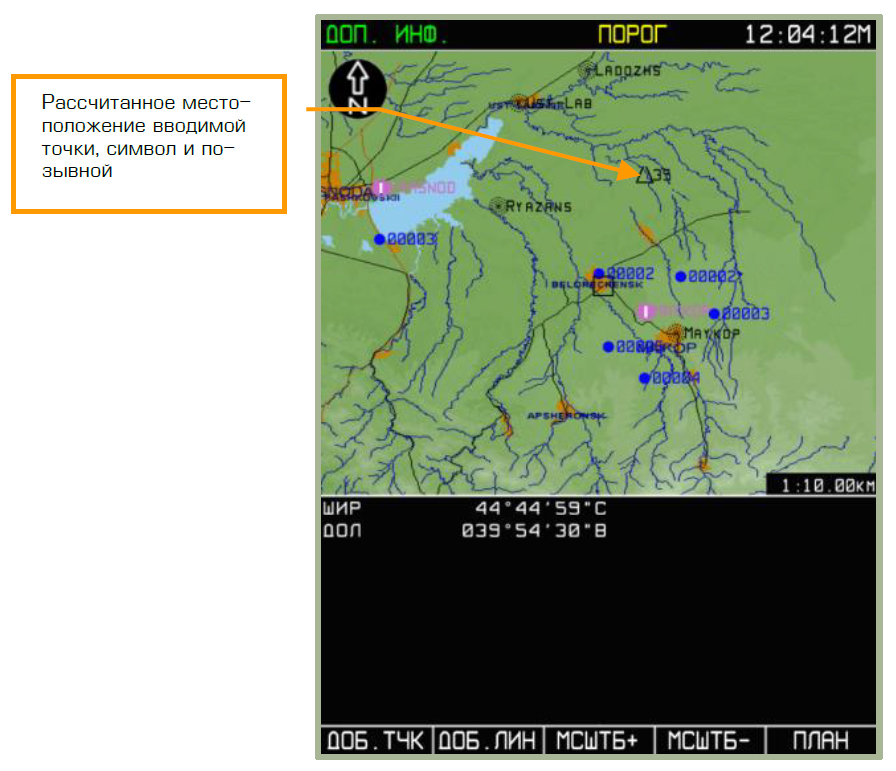

Результат выполнения процедуры ввода навигационной точки по известным азимуту и дальности.
