Индикатор азимута представляет собой дисплей круглой формы слева от передней панели, который обеспечивает визуальное представление радарных излучателей вокруг вашего самолета. Дисплей находится в виде сверху, а ваш самолет находится в центре. Поскольку угрозы отображаются вокруг центра дисплея, значки обозначают азимутальное направление угрозы. Например: значок в левой части дисплея будет указывать на излучатель, расположенный слева от вас. Помимо значков, аудиосистема предупредит вас о состоянии обнаруженных радаров (поиск, отслеживание и запуск).
Расположение излучателей радара на дисплее не обязательно коррелирует с дальностью действия излучателя от вашего летательного аппарата. Расстояние от значка угрозы до центра дисплея указывает на мощность радиолокационного сигнала. Чем ближе значок к центру дисплея, тем ближе к вам радар. Каждый раз, когда на индикаторе азимута отображается новый символ излучателя, система генерирует сигнал изменения состояния. Специальные звуковые сигналы также генерируются для конкретных угроз или режимов работы критических угроз.
На дисплее символ может иметь три состояния:
•Если символ отображается без круга или ромба вокруг него, это означает, что радар находится врежиме обнаружения / поиска. При обнаружении нового излучателя будет слышен новый сигналугрозы.
•Если символ окружен постоянным кругом или ромбом, это означает, что радар находится врежиме сопровождения / захвата самолета. Когда вас начинает отслеживает радар, вы получитесигнал захвата радаром.
•Если вокруг символа мигающий круг, это означает, что радар сопровождает запущенную в васракету. При запуске ракеты с радиолокационным наведением вы услышите сигнал запуска ракеты изагорится индикатор запуска «LAUNCH» слева на панели кнопок. После перехода ракеты вактивный режим, на дисплее будет индикация её радара «M».

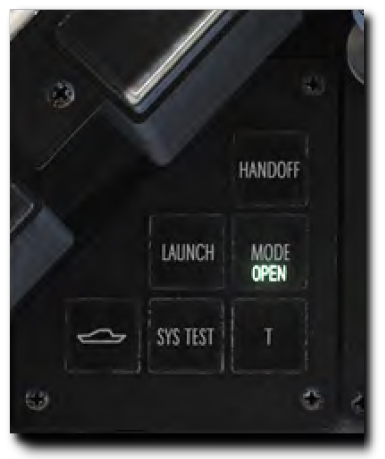

Световые индикаторы и кнопки расположены слева от дисплея.
HANDOFF - Не задействован.
LAUNCH - Загорается при обнаружении запуска ракеты.
MODE - Эта кнопка переключает между OPEN режимом, который может отображать 16 угроз с самым высоким приоритетом, или PRI который отображает только пять самых высоких угроз.
UNKNOWN SHIP - Включает и выключает отображение символов излучателя неизвестных систем оружия.
SYS TEST - Запускает самотестирование системы.
T (TGT SEP) - Разделяет символы, перекрывающие друг друга на индикаторе азимута; символ с наивысшим приоритетом угрозы остается на своем месте.

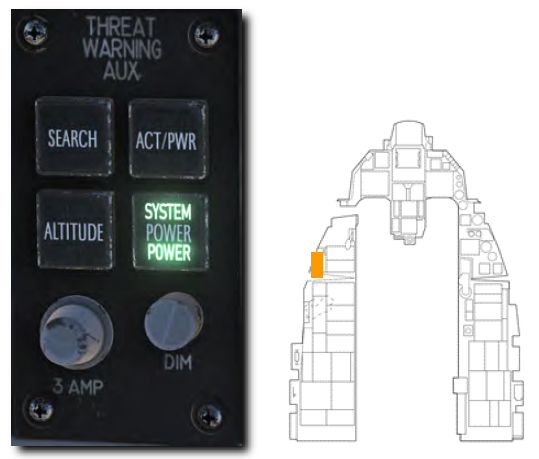

Панель Threat Warning Aux на левой вспомогательной консоли используется для включения и выключения RWR.
SEARCH. Кнопка-индикатор RWR SEARCH. Позволяет отображать символом «S» поисковый радар ПВО (SAM) на дисплее RWR, если система EWS включена и обнаруживает поисковый радар. По умолчанию выключено. (При выключенном SEARCH радар ПВО (SAM) в режиме поиска будет
отображаться символом «S», на кнопке, задолго до того, как вы увидитеего символ на дисплее, если режим SEARCH не был включен, что дает вам заблаговременное предупреждение о наличии ПВО в большинстве случаев).
ACT / PWR. Система EWS (Electronic Warfare System) При работе обнаруживает радар, облучающий самолет. PWR Indicator - Вкл. системы EWS. Не реализовано.
ALTITUDE. Кнопка управления RWR LOW Fltitude & Indicator. 2 индикатора. Индикатор LOW (низкий). Приоритет опасных угроз на низкой высоте, а когда индикации нет, приоритет опасной угрозы на большой высоте. Индикатор ALT (EWS) вкл. питания режима определения высоты.
POWER. Кнопка-индикатор. Включает и выключает питание системы RWR.
DIM-RWR. Ручка управления яркостью символов на дисплее RWR.
