Применение AIM-9M/X с нашлемной системой HMCS.

Сообщение **Viper** » 14 апр 2026, 14:12

HMCS позволяет ракетам AIM-9M или AIM-9X подчиняться экрану прицеливания, установленному на шлеме (HMD), когда на ракете выбран режим BORE. Это полезно в ситуациях, когда захват радаром невозможен но желателен. Это можно рассматривать как обычное применение AIM-9, за исключением того, что вместо линии обзора на ИЛС используется линия обзора HMD. В остальном механизация такая же.

1.Включите символы дисплея, установленного на шлеме (HMD).

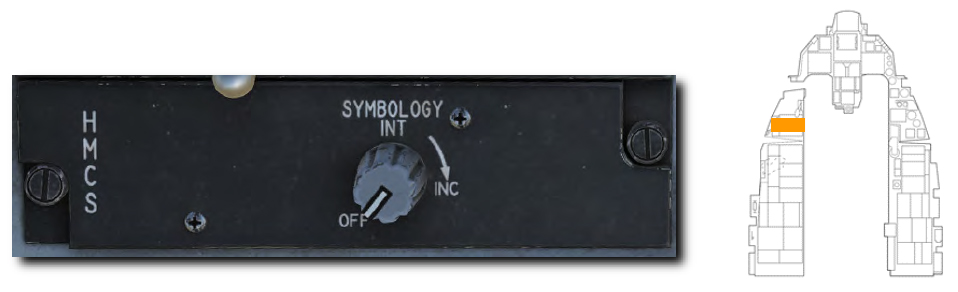

Питание HMCS подаётся ручкой управления символикой HMD на левой вспомогательной консоли. Поворот ручки по часовой стрелке из положения OFF в положение INC (увеличение) обеспечивает питание HMD. Продолжая вращение по часовой стрелке увеличивает яркость символов.

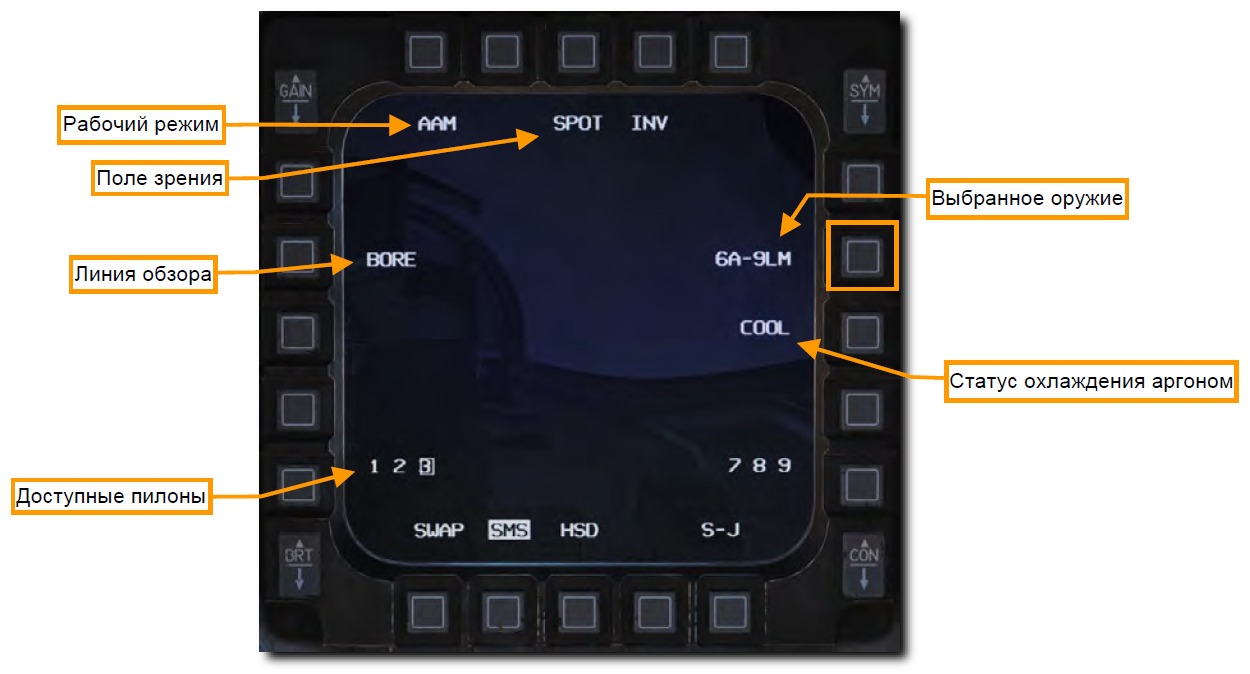

2a. Выберите AIM-9 на MFD, нажимая OSB7, пока не отобразятся AIM-9.
или
2b. Установите переключатель «Dogfight / Missile Override» на РУД в положение «DGFT».

Символика и функции идентичны работе без HMCS. Установите режим прямой видимости на BORE, чтобы использовать HMCS для наведения на цель AIM-9M/X без радара.

2.Захват цели в HMD.

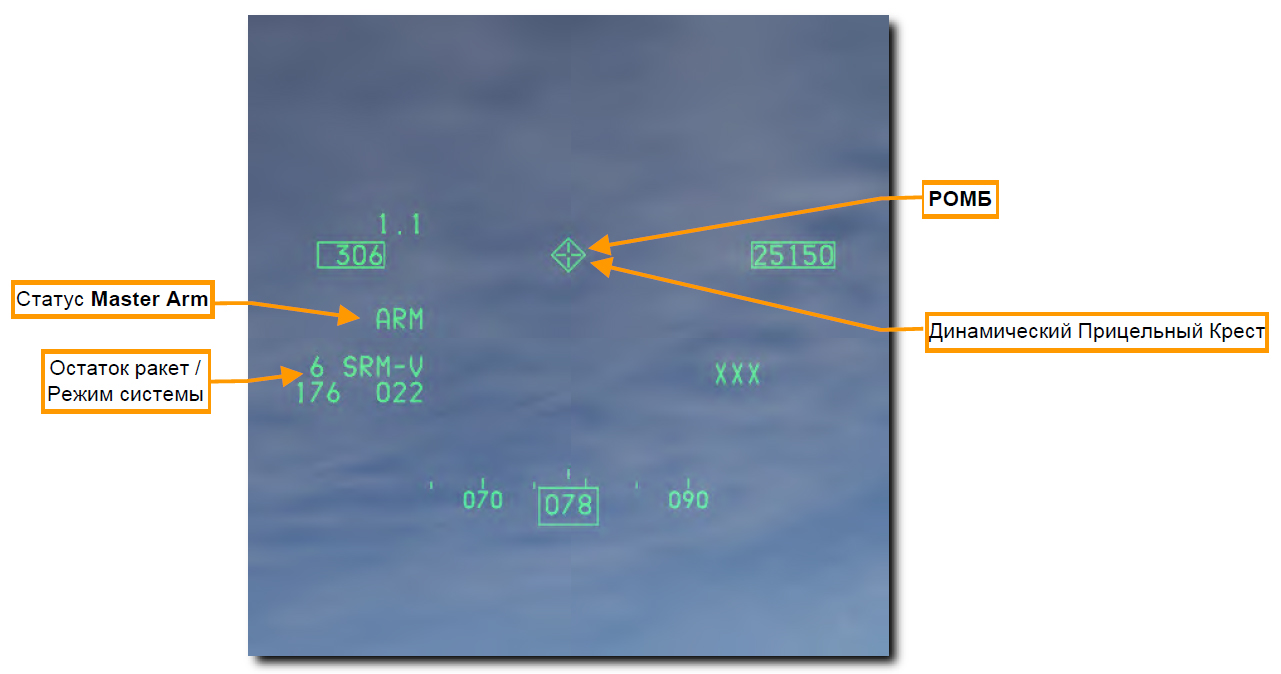

При установке AIM-9 в положение BORE и включенной HMCS искатель будет следить за динамическим крестом прицеливания на дисплее HMD. Прицельный крест рассматривается как позиция визирования. Просто смотрите на цель вместо того, чтобы полностью удерживать самолет в нужной позиции для захвата AIM-9.

Помните, что вы все равно будете ограничены пределами секторов поворота ГСН, когда смотрите вокруг. Ракетный РОМБ показывает, куда смотрит искатель ракет. Если вы посмотрите слишком далеко от точки прицеливания самолета, ГСН ракеты не сможет следовать за вашей линией визирования цели, и РОМБ не будет виден.

Другие символы на дисплее намеренно имитируют символы из ИЛС.

3.Нажмите переключатель Uncage, чтобы дать команду на сопровождение.

Когда ГСН AIM-9 обнаруживает цель, ее надо разарретировать нажав кнопку «Cage / Uncage» на РУД. Это позволяет ГСН захватить цель и следовать за ней в пределах ограничений секторов обзора ГСН.Ракетный РОМБ фиксируется на цели, когда ГСН захватывает цель.

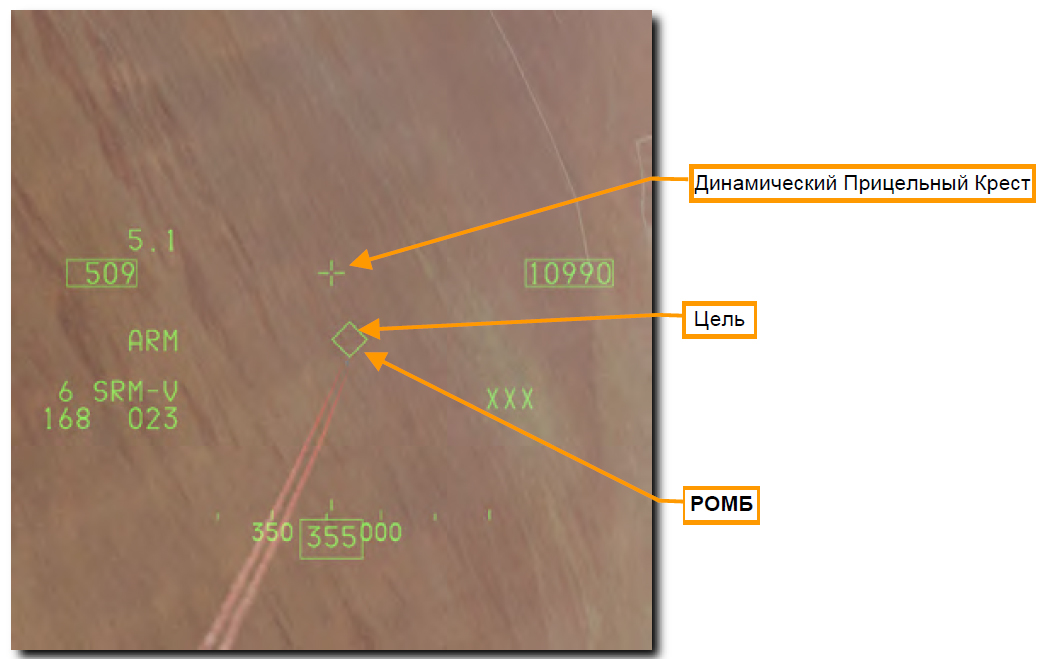

4.Убедитесь, что ромб находится на цели и слышен сигнал захвата.

Рычание ракеты станет высоким, когда цель захвачена. Ракетный РОМБ должен быть привязан к цели и больше не следовать за Прицельным Крестом.

5.Нажмите кнопку Пуск на РУС, чтобы запустить ракету.

Ракета перехватит цель, и будет выбрана следующая ракета по очереди. AIM-9 - это оружие, которое пустил и забыл, поэтому нет необходимости продолжать отслеживать цель.
