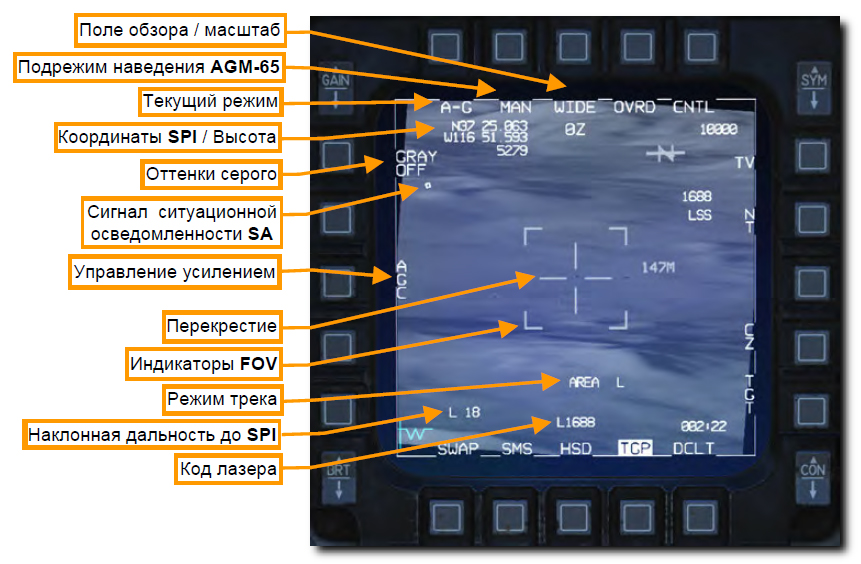

Поле обзора. Нажатие на эту OSB3 переключает между узким полем обзора (NFOV) и широким полем обзора (WFOV). Эти представления могут различаться для сенсоров CCD и FLIR.
• Поле зрения FLIR:
* Широкое поле зрения (WFOV) составляет 4 х 4 градуса.
* Узкое поле зрения (NFOV) составляет 1 х 1 градус.
• Поле зрения CCD:
* Широкое поле зрения (WFOV) составляет 3,5 х 3,5 градуса.
* Узкое поле зрения (NFOV) составляет 1 х 1 градус.
Масштаб. Коэффициент увеличения. В пределах выбора FOV вы можете дополнительно отрегулировать коэффициент увеличения, увеличивая и уменьшая масштаб с помощью ручки RANGE на РУД. Диапазон масштабирования изменяется от 0Z (без увеличения) до 9Z (самый высокий уровень увеличения в поле зрения). Объекты в поле зрения TGP увеличиваются в два раза при изменении от 0 до 9 (zoom).
Подрежим наведения AGM-65. Эта OSB2 переключает между режимами MAN (ручной) и AUTO (автозахват), для выбора режима наведения AGM-65D/G.
•MAN. AGM-65 будет наводится на цель в прямой видимости TGP, без автоматического захватацели. Пилот должен вручную назначить SOI на AGM-65 и дать команду на захват.
•AUTO. TMS вправо для выполнения автозахвата цели AGM-65, если контраст и размер целисоответствуют критериям захвата цели головкой наведения ракеты.
Текущий режим. A–G. Это режим, в котором в данный момент находится TGP.
Координаты SPI / Высота. Отображаются координаты широты / долготы и высота в футах для точки System Point of Interest (SPI). Обычно это координаты точки в центре перекрестия на уровне земли.
Оттенки серого. При нажатии в нижней части дисплея отображается 10-ступенчатая шкала серого. При включении метка меняется на GRAY ON.
Сигнал ситуационной осведомленности (SA). Сигнал SA предоставляет маркер (квадрат), указывающийтекущую линию визирования TGP относительно продольной оси контейнера, которая совпадает с продольной осью самолета. Маркер (представлен в виде небольшого квадрата), может перемещаться в любое место на дисплее. Положение маркера SA представляет текущую линию видимости TGP.
Управление усилением. Нажатие этой кнопки переключает на ручную или автоматическую регулировку усиления для видео FLIR.
•MGC. Если выбран ручной режим, то стрелки управления уровнем усиления отображаются накнопках OSB ниже (не показаны). Усилением можно управлять с помощью кулисногопереключателя усиления в верхнем левом углу MFD. Текущее выбранное усилениеотображается в верхнем левом углу страницы TGP (не показано).
•AGC. Усиление регулируется автоматически, стрелки управления уровнем усиления ииндикатор усиления удаляются.
Перекрестие. Линии визирования для прицеливания и лазерного подсвета.Примечание: Метка AGC / MGC и соответствующие метки OSB отображаются, даже если TGP находится в режиме TV.
Индикаторы поля зрения (FOV). Эти четыре угловые скобки отображаются только при включенном WIDE FOV и указывают часть изображения, которая будет отображаться, если включен NARO FOV.
Режим трека. Если TGP находится в режиме трека, в этом поле будет указан режим, в котором он находится.
Типы включают в себя:
•ПЛОЩАДЬ (AREA). TGP будет пространственно стабилизирован на всей сцене, но неотслеживает указанный объект. Если трек AREA не может поддерживаться из-за маскировкивоздушного судна, он возвращается в режим INR и возвращается к местоположению трека AREA,если трек может быть восстановлен путем демаскировки.
•ТОЧКА (POINT). TGP устанавливает трек на конкретном объекте / цели и стабилизируется на нем.Он будет продолжать отслеживать, даже если цель движется. При отслеживании в режиме POINTрамка отображается по краю отслеживаемого объекта. Объект не нужно ограничивать, и блок небудет расширяться, чтобы охватить весь объект - он остается фиксированного размера. Еслиобъект не может быть отслежен из-за маскировки самолета, он вернется в режим INR, но вернетсяк треку POINT, если трек может быть восстановлен путем демаскировки.
•INR. В режиме инерционной скорости (INR) TGP останется фиксированным на географическойконтрольной точке. INR выбирается автоматически, если точка трека нарушена или линия прямойвидимости замаскирована.
Наклонная дальность до SPI. Это указывает на наклонную дальность в морских милях до SPI. Предыдущая буква указывает на источник данных диапазона.
•L. Laser - приоритет над всеми остальными источниками.
•T. TGP - пассивное определение.
•Пусто - Сенсор который не является TGP, обеспечивает измерение дальности, например, режимFCR A-G.
Код лазера. Если лазер работает (мигает L), используемый код лазера на прицеле должен отображать код, установленный на странице LASR DED. Это восьмеричное значение от 1 до 8 в диапазоне от 1111 до 2888.
Выбрать OVRD. Нажатие этой OSB отменяет любой текущий режим и возвращает в STBY. Когда OVRD выбирается во второй раз, возвращается последний выбранный режим.
Выбор страницы управления A-G. Нажатие этой OSB выбирает страницу управления STBY.

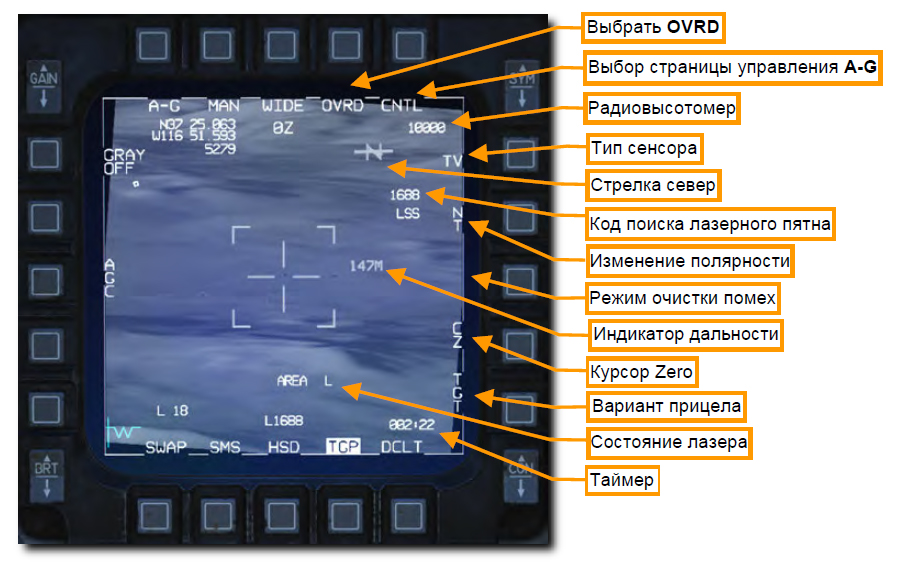

Радиовысотомер. Отображается текущая высота (определённая радиовысотомером).
Тип сенсора. Это текстовое поле, отображаемое в правом верхнем углу, указывает текущий видеорежим, в котором работает TGP.
Три варианта включают:
•WHOT. При использовании камеры FLIR горячие объекты кажутся светлее, чем более холодныйфон.
•BHOT. При использовании камеры FLIR горячие объекты кажутся темнее, чем более холодныйфон.
•TV. Дневная телевизионная оптико-электронная камера (CCD).
Стрелка север. Значок стрелки севера состоит из буквы N со стрелкой, отображаемой в правом верхнем углу базовой страницы TGP. Стрелка указывает направление на магнитный север с шагом 1,4 градуса относительно линии визирования перекрестия TGP.
Код поиска лазерного пятна. Это код частоты лазерных импульсов (PRF), который TGP будет пытаться определить в режиме поиска лазерного пятна (LSS).
Изменение полярности. Для FLIR или TV нажатие этой OSB переключает между нейтральной дорожкой (NT) и белой дорожкой (WT). При выборе TV OSB циклически переключается между NT, WT и BT (Black Track).
•Режим NT позволяет отслеживать как в белом, так и черном цвете цели. Это режим A-G поумолчанию.
•Режим WT позволяет отслеживать только цели в белом цвете. Это режим A-A по умолчанию.
•Режим BT позволяет отслеживать цели в чёрном цвете.
Подсвет точки лазером. Двойное нажатие на эту OSB7 в течение 0,5 секунды включает и выключает функцию Laser Spot Tracker (LST).
Режим очистки помех. Этот режим доступен в режимах NAV и A-G, пока TGP не отслеживает цель. Этот режим доступен, когда символ SP отображается рядом с OSB8 (не показано). При нажатии на OSB8 (символ SP отображается) FCR и TGP переводятся в режим очистки от помех.
В режиме SP, TGP LOS направляется прямо вперед и наклоняется вниз, указывая на землю впереди на ½ от текущего выбранного масштаба FCR (например, если выбранный масштаб FCR составляет 40 nm, TGP будет указывать вперед на точку на земле в 20 nm). Поскольку прицельная сетка определяет местоположение SP, сам SPI также будет SP.
Движение зоны SP отключено, однако можно выполнить стабилизацию на земле, нажав TMS -вперёд. Это отключит режим SP и войдет в обычный режим отслеживания AREA.
Индикатор дальности. Это число справа от перекрестия, которое указывает дальность до точки на земле под перекрестием в метрах.
Курсор Zero. Нажатие OSB9 (CZ) отменяет поворот курсора и возвращает SPI в текущую выбранную точку ППМ.
Вариант прицела. Нажатие на OSB10 будет циклически переключать между режимами TGT-OAP1-OAP2, где OAP -это точка смещения прицеливания (OAP), которая может быть добавлена к каждой точке наведения перекрестия. OAP может быть полезен, если цель не видна из-за погодных условий, но OAP не виден. При выборе OAP1 или OAP2 ведомые устройства TGP для очищают ранее введённое OAP и наведение может быть выполнено, если расчеты управления и доставки оружия будут соответствовать положению цели.
Состояние лазера. Отображает текущее состояние лазерного целеуказателя.
•Пусто - Лазер не включен кнопкой на РУС.
•L - Лазер готов.
•Мигает L - Лазер включен кнопкой на РУС.
Таймер. Отображает время до следующего события в зависимости от статуса самолета. Время достижения текущей точки ППМ отображается в режиме NAV. Время до сброса АСП отображается, если в режиме A-G, цель была обозначена в режиме автоматического сброса. Время падения АСП отображается, если АСП сброшено.
