Активизация функции осуществляется кнопкой МЕРИТЬ.
На дисплее отображается:
• Карта в режиме «север вверху».
• Поле полетной информации с дополнительной строкой – значение фактического путевого угла ЛА.
• Маркер активного курсора (перекрестье красного цвета).
• Текущие координаты маркера в правой верхней части поля полетной информации (ERB – широта и долгота маркера; BRG – прямой и обратный азимуты на точку начала отрезка измерения, в исходном положении - на местоположение воздушного судна; DST – расстояние от начала отрезка до текущего положения маркера).
Поле информации о маршруте, значение текущего курса (над картой) и значение истинной скорости в данном режиме не отображаются. Значение кнопки МЕРИТЬ изменяется на МАРКЕР.
Для использования функции необходимо переместить маркер (перекрестье красного цвета) на объект (в точку) от которого (которой) необходимо произвести измерение. Активный маркер перемещается правой ручкой пульта управления. Индикация отрезка измерения осуществляется линией красного цвета от начала отрезка измерения (местоположения ЛА) до текущего положения маркера. При перемещении маркера за границу отображаемого участка карты происходит автоматическая перерисовка с учетом направления движения маркера.
Для измерения расстояния от выбранного объекта (произвольной точки) до другого объекта (произвольной точки) необходимо установить на начальный объект (точку) маркер и нажать кнопку МАРКЕР. При этом на дисплее:
• Значение кнопки МАРКЕР изменяется на МЕРИТЬ.
• Появляется дополнительная строка MRK, содержащая координаты начала отрезка измерения (объекта или произвольной точки);
• Поля ERB, BRG, DST перемещаются на строку ниже и содержат информацию о соответствующих параметрах, измеренных относительно установленного маркера.
Вид дисплея при активизации функции МЕРИТЬ.

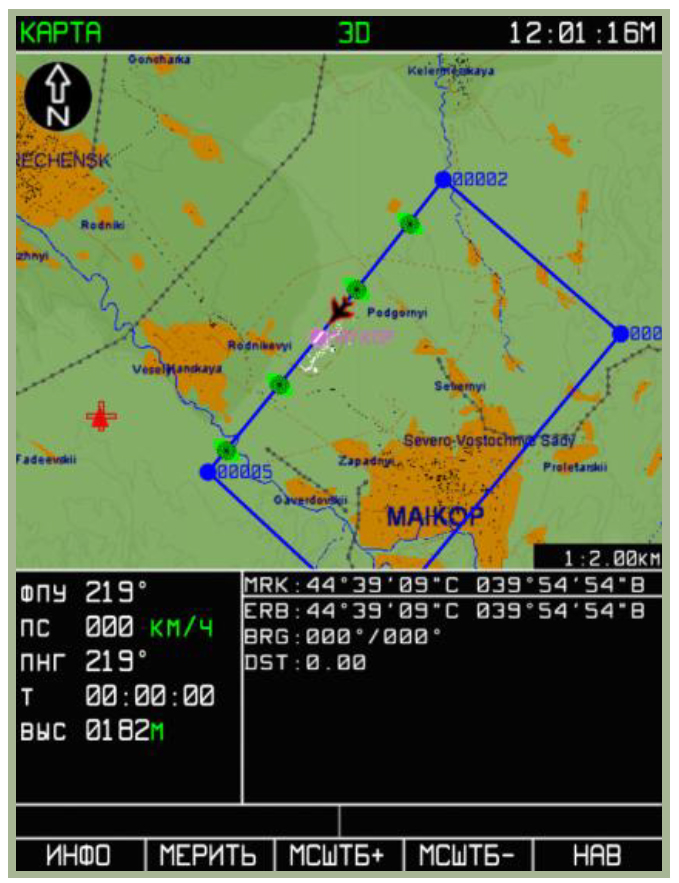

Определение начала отрезка измерения от объекта (произвольной точки).

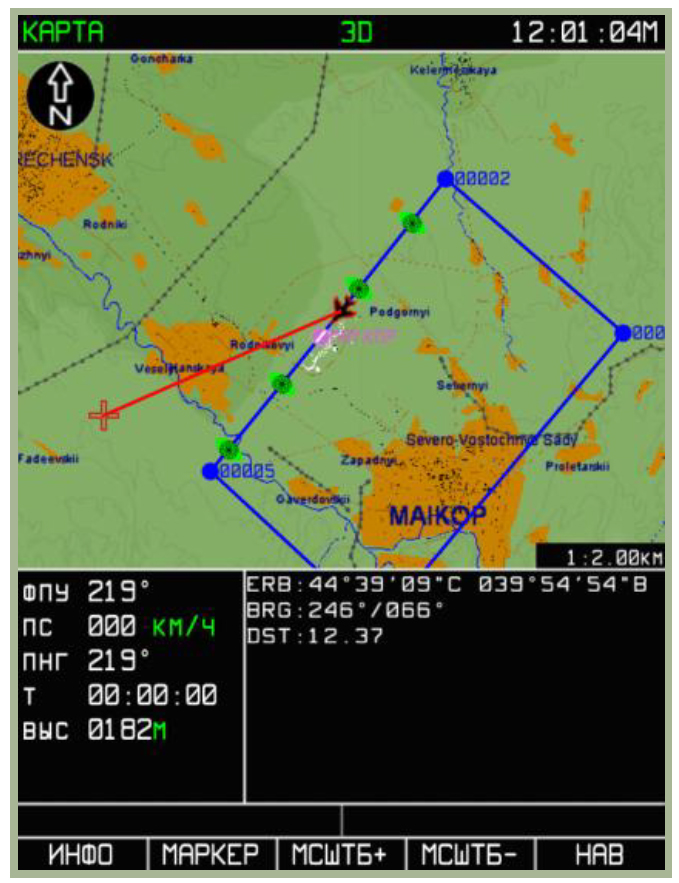

Вид дисплея при перемещении маркера.

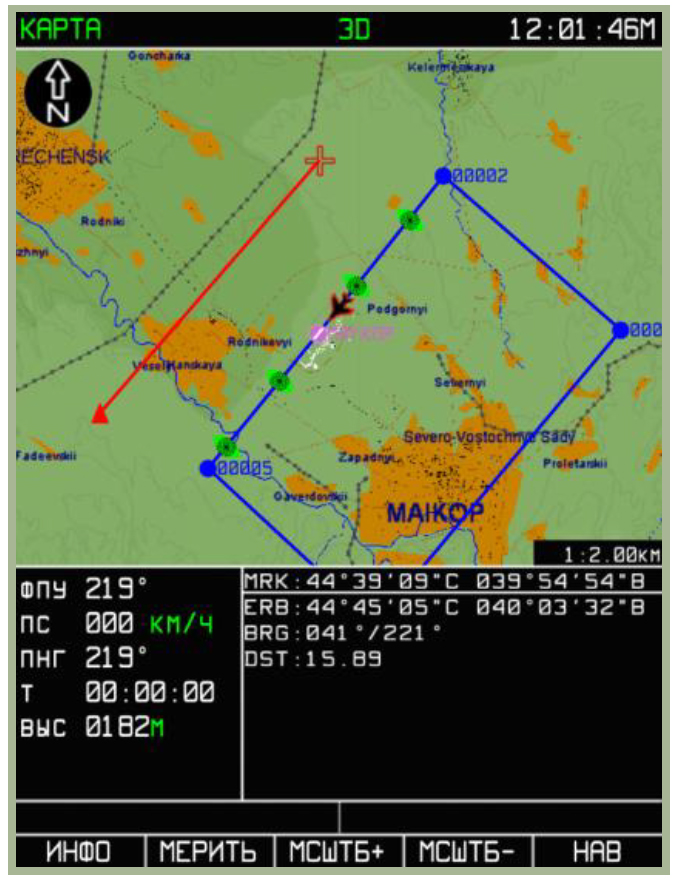

Измерение между объектами (произвольными точками).
Измерение параметров (координат, пеленгов и расстояния) осуществляется перемещением маркера - (перекрестье красного цвета).
Функции МСШТБ+, МСШТБ- обеспечивают изменение масштаба отображения цифровой картографической информации.
