В режиме ПЛАН необъодимо последовательно: нажать РЕДАКТ, манипулятором курсора из всплывающего подменю выбрать ВНАВ, нажать РЕДАКТ. На дисплее в нижней части появятся информационные поля для ввода высот полета и удалений от ППМ, на которых высоты должны быть заняты.

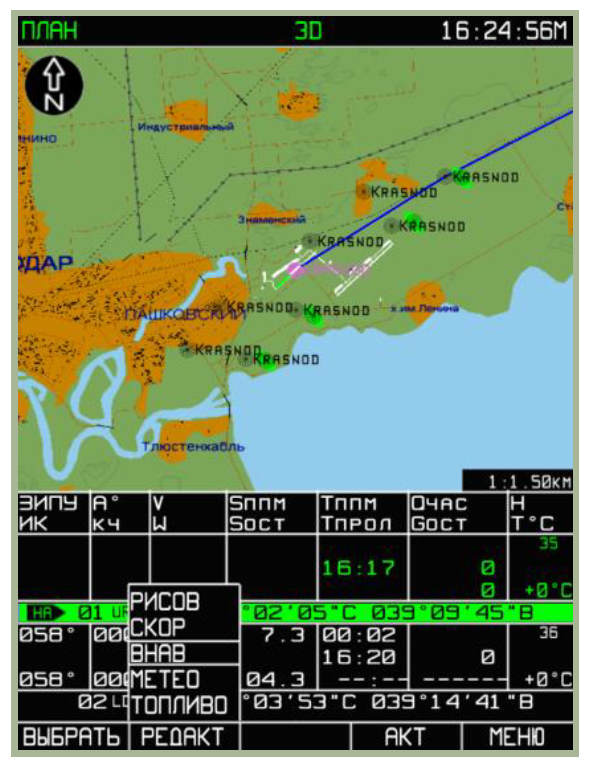

Выбор подменю ввода высот полета и расстояний их занятия от ППМ.

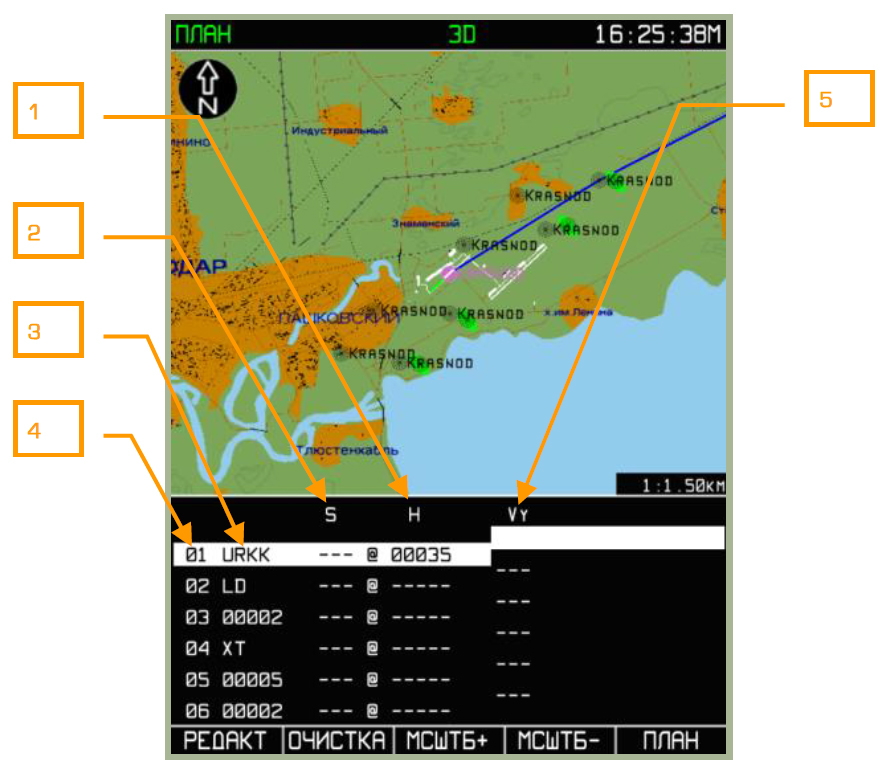

Вид дисплея при готовности к вводу высот полета.
1. Планируемая высота полета на участке маршрута.
2. Расстояние от (до) ППМ, на котором планируется занять высоту.
3. Позывной ППМ.
4. Порядковый номер ППМ.
5. Вертикальная скорость (рассчитывается системой).
В информационном поле отображаются поля:
Информационные – порядковый номер и позывной ППМ;
Вводимые оператором – удаление от ППМ и высота на участке маршрута;
Рассчитываемые по заданным значениям – вертикальная скорость ЛА.
При вводе значений прокладывается прямолинейный профиль набора или снижения из ППМ начала участка в конечный ППМ участка. Начальная точка – исходный ППМ участка, на котором задана высота полета (Hм). Конечная точка – конечный ППМ участка с учетом расстояния от (до) него (Sкм) и знака этого расстояния (- занять высоту за S км до ППМ, + занять высоту через S км после пролета ППМ). От начальной точки до конечной прокладывается профиль с постоянным углом наклона. В расчетном поле ВЕРТИКАЛЬНАЯ СКОРОСТЬ ЛА - Vy м/с после нажатия кнопки ВВОД отображается рассчитанная вертикальная скорость – белым цветом, если значение не превышает нормы, заданной в ТТХ ЛА, и желтым, если данная норма превышена.
Введенная информация в полете используется в подрежиме ВЕРТИКАЛЬНАЯ НАВИГАЦИЯ для расчета точек НАБОРА и СНИЖЕНИЯ. Подрежим доступен в процессе полета из режима ШБЖ.

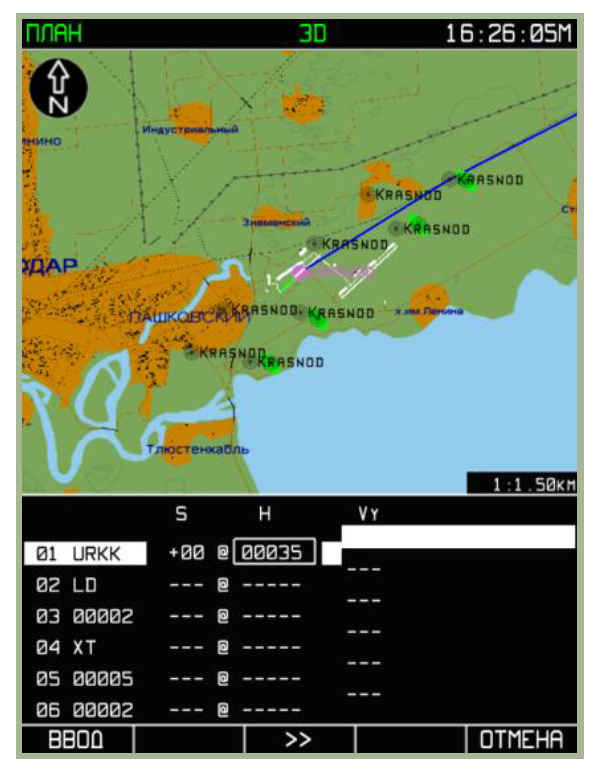

Ввод значения высоты полета для первого участка.

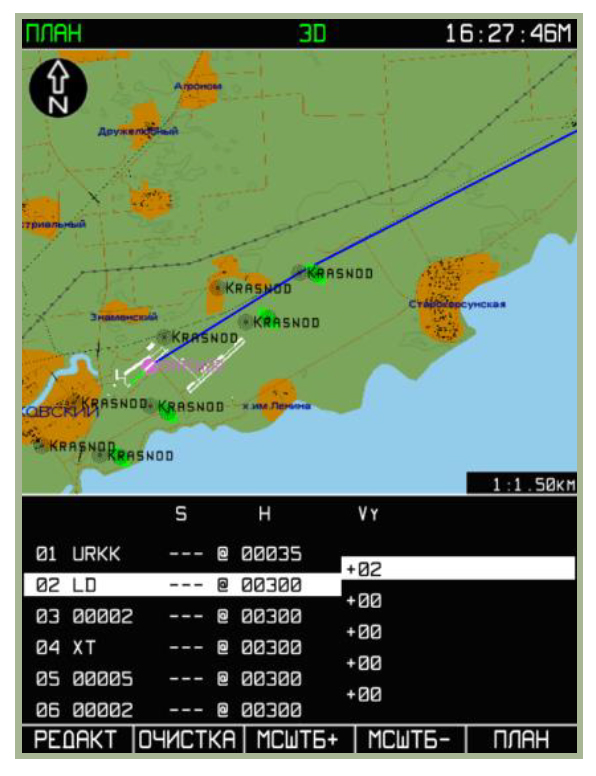

Результат автоматического заполнения полей высоты полета на участках маршрута.
Процедура ввода значений:
Ввод значений Sкм и Hм осуществляется с использованием манипулятора курсора, выбор строки для изменения - либо продольным нажатием, либо нажатием кнопки РЕДАКТ. Переход к следующему символу осуществляется продольным нажатием оси манипулятора, к редакции следующего поля – нажатием кнопки ►►. Запись значения в план осуществляется по нажатию кнопки ВВОД, при этом автоматически заполняются поля высоты полета от текущего поля до КПМ.
В данном режиме обеспечивается планирование бесступенчатого (с постоянной вертикальной скоростью) занятия высоты между несколькими ППМ по запланированному маршруту. Для выполнения процедуры планирования занятия высоты с постоянной вертикальной скоростью необходимо выполнить следующие операции:
1. Ввести требуемое значение в позицию Hм участка маршрута, от которого необходимо начать планирование занятия высоты.
2. Манипулятором курсора перевести активный маркер на следующий участок и нажать кнопку ОЧИСТКА. Выполнить эту операцию последовательно для всех промежуточных участков маршрута, при пролете которых планируется занять требуемую высоту.
3. Для участка маршрута, на котором заданная высота должна быть достигнута, ввести ее значение.
4. Нажать кнопку ВВОД – на дисплее будет отображены рассчитанные высоты пролета участков маршрута и вертикальные скорости.

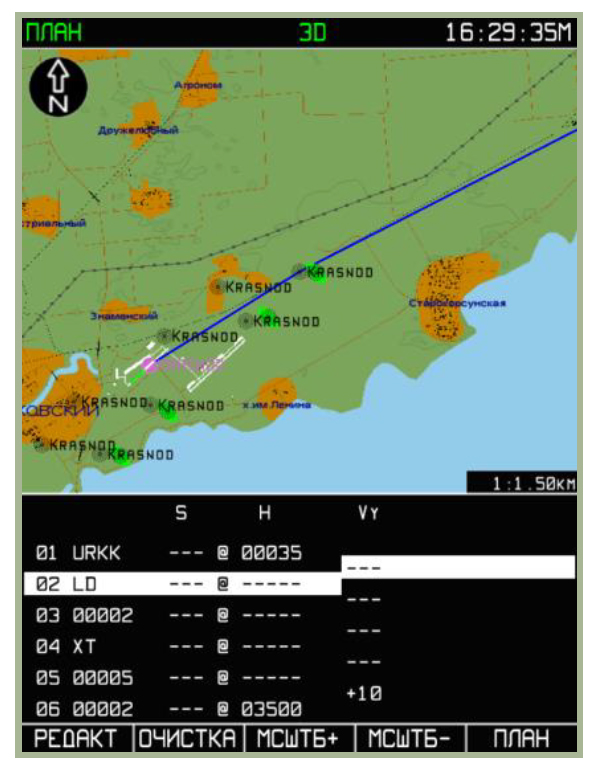

Очистка значений высоты пролета на промежуточных участках занятия высоты.

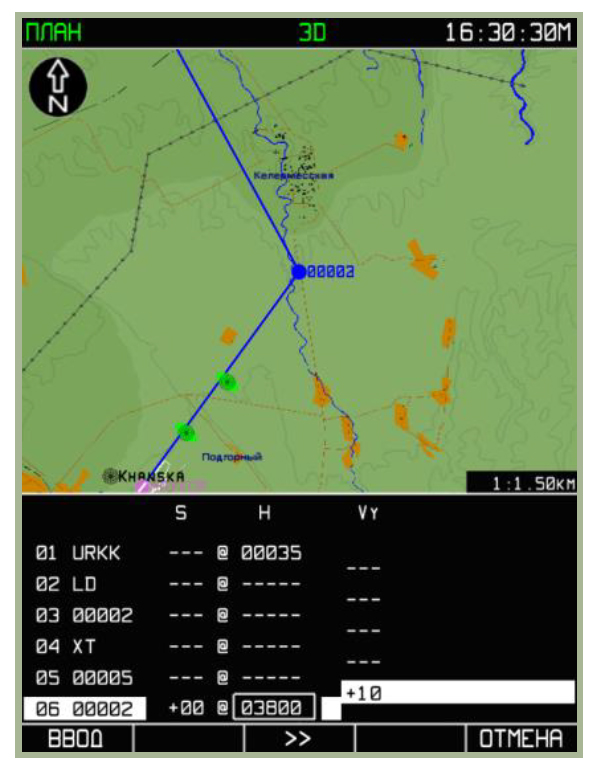

Ввод планируемого эшелона полета.
Результаты автоматического расчета вертикальной скорости бесступенчатого (с постоянной вертикальной скоростью) занятия высоты отображаются желтым цветом, если превышены значения ТТХ ЛА.

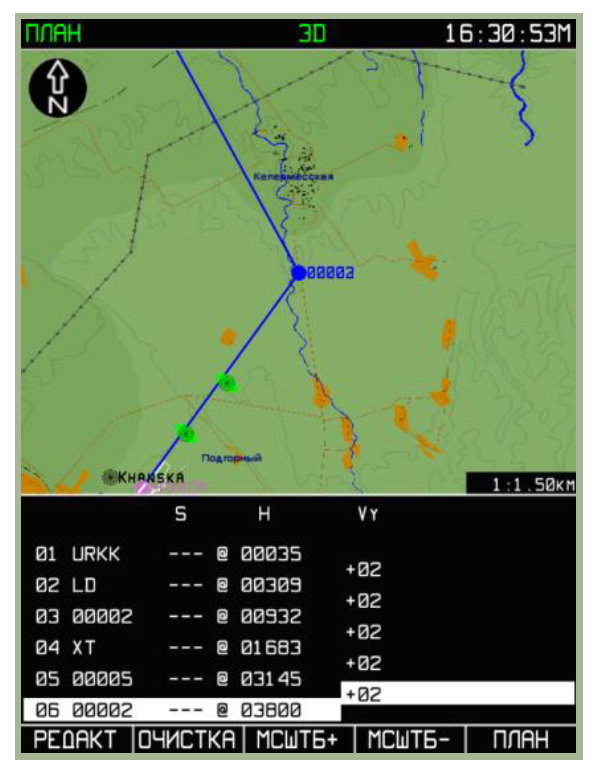

Результаты автоматического планирования бесступенчатого занятия заданной высоты.
