Для нанесения на поле карты линии или геометрической фигуры, образованной отрезками прямой, ручкой манипулятора курсора следует переместить курсор в то место на карте, координаты которого совпадают с координатами начала линии и нажать кнопку ДОБ. ЛИН. На дисплей будет выведена страница ЛИНИЯ, на поле полетной информации появятся координаты начала линии и название параметров, характеризующих наносимую линию, а также шкала выбора цвета линии. Нажимая на кнопку ЦВЕТ, можно выбрать цвет линии. При перемещении курсора в точку окончания линии и нажатии кнопки ВВОД линия будет добавлена в состав базы данных. Если необходимо выйти из режима без ввода линии в состав базы данных - нажать кнопку ОТМЕНА до нажатия кнопки ВВОД. Выход из функции – окончание рисования линии, нажатие кнопки ОТМЕНА.

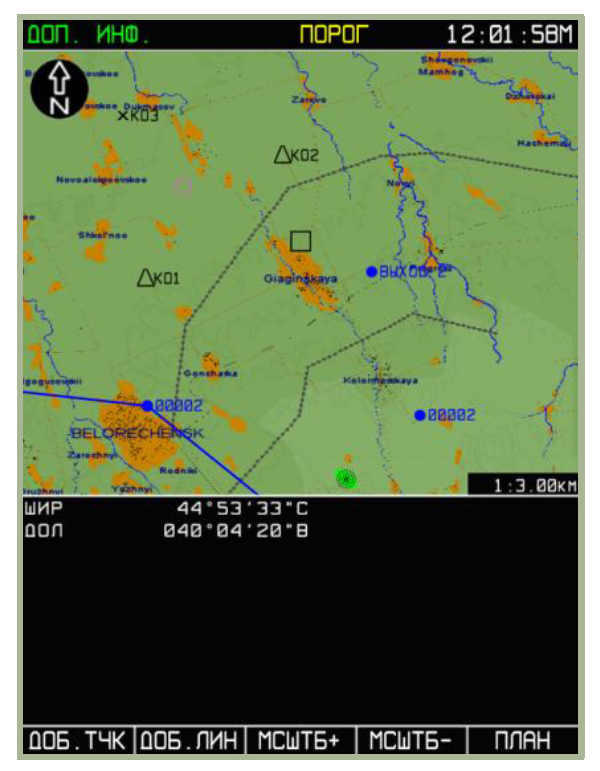

Выбор функции ДОБ. ЛИН из режима ДОП. ИНФ.

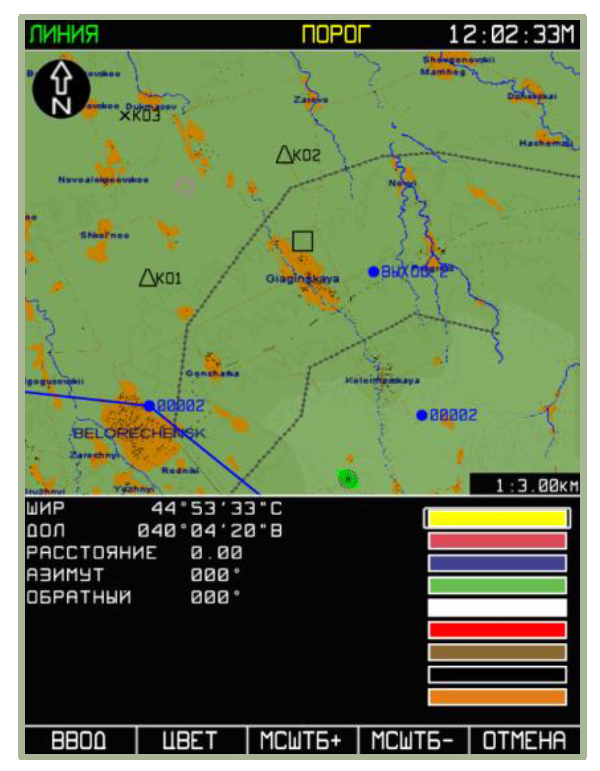

Вид страницы ЛИНИЯ для рисования линейного объекта.
При необходимости нанести на карту геометрическую фигуру, состоящую из нескольких соединенных между собой прямых сегментов, следует прокладывать каждый сегмент через нажатие кнопки ВВОД. После построения линии необходимо нажать кнопку ОТМЕНА.

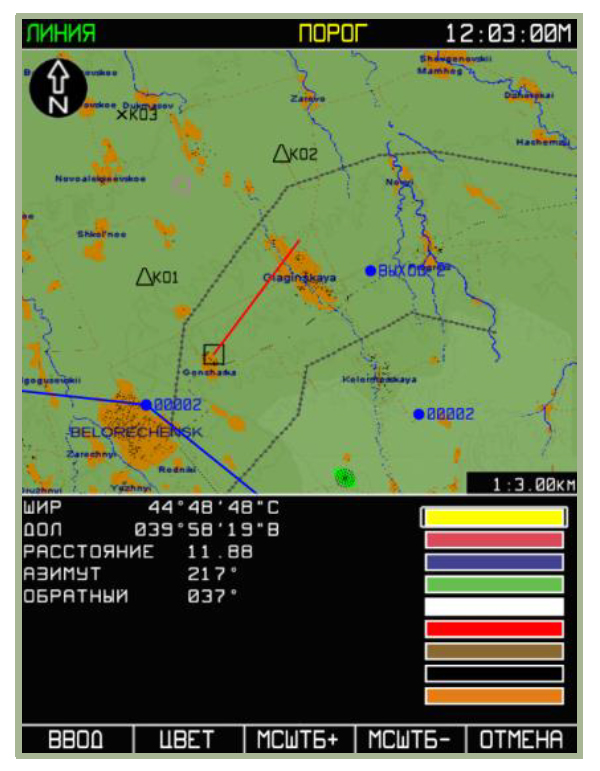

Рисование первого сегмента.

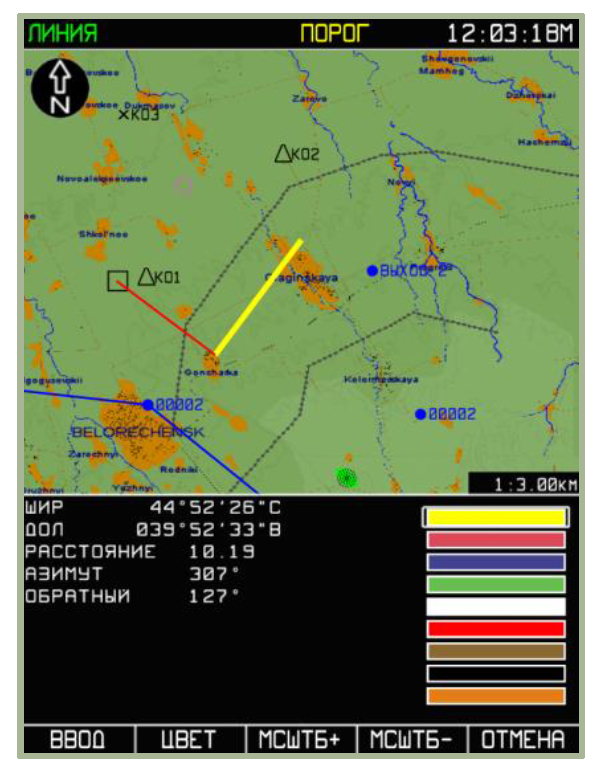

Рисование второго сегмента.

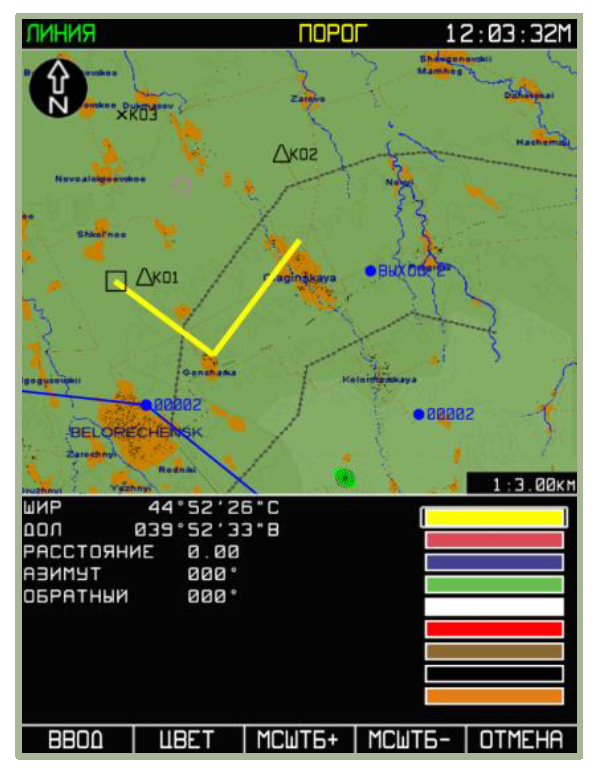

Нажатие кнопки ВВОД после прокладки второго сегмента.

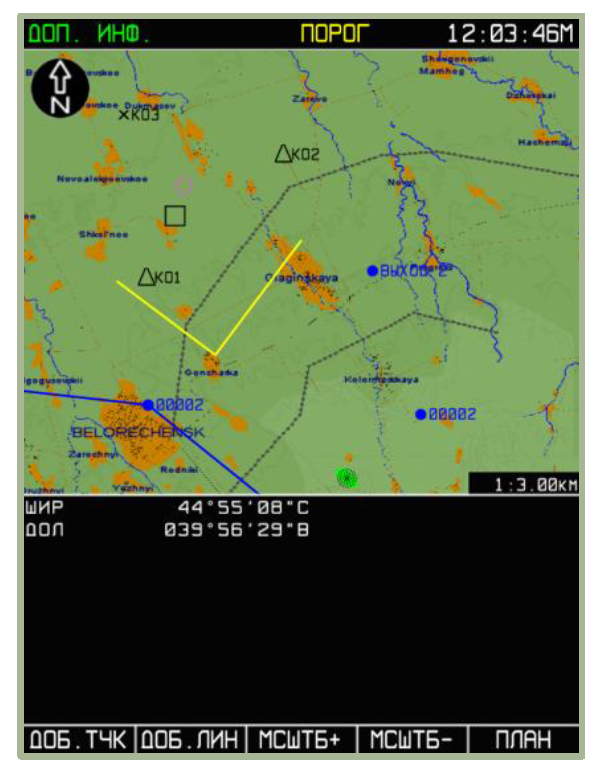

Окончание рисования линии, нажатие кнопки ОТМЕНА.
При необходимости нанести на карту несколько не соединенных между собой линий - выполнить операции для нанесения одной линии, нажать кнопку ОТМЕНА и снова повторить операции для второй линии и нажать кнопку ОТМЕНА (и т.д.).
