Высотомер имеет кремальеру для изменения начала отсчета высоты – установки высоты аэродрома (QFE); механически связанная с ней шкала (в нижней части прибора) проградуирована в мм. ртутного столба. При установке кремальерой стрелок высотомера на ноль на шкале прибора должно индицироваться атмосферное давление аэродрома вылета.
На высотомере также имеется индекс заданной высоты (маленький желтый треугольный индекс на краю шкалы), облегчающий выдерживание в полете заданной высоты.

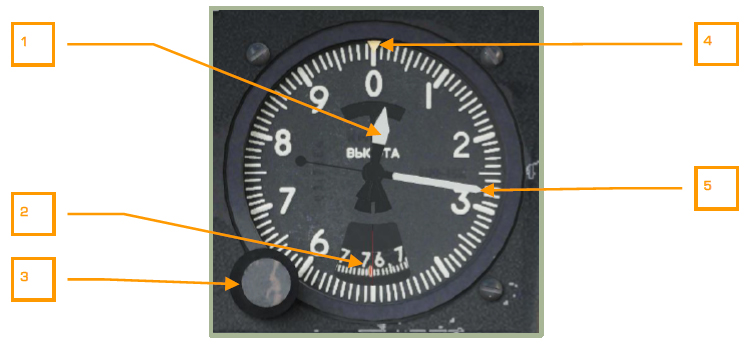

Высотомер механический ВМ-15ПВ.
1. Большая стрелка (тысячи метров).
2. Шкала установки высоты аэродрома в мм ртутного столба. Красная риска – нормальное давление 760 мм.
3. Кремальера установки высоты аэродрома (QFE). Для задания высоты необходимо вращать кремальеру влево [RShift + -] или вправо [RShift + =].
4. Индекс заданной высоты (устанавливается вручную).
5. Малая стрелка (метры).
