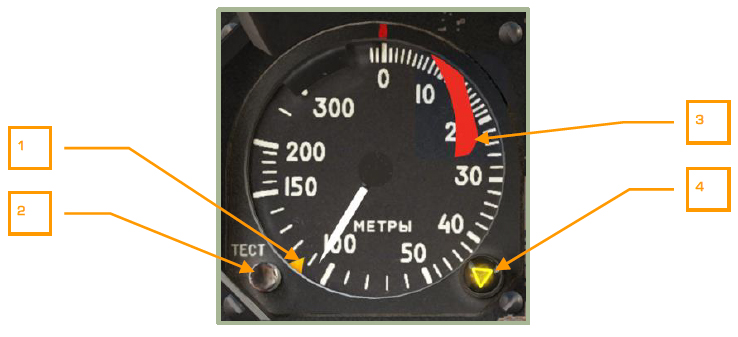

Указатель радиовысотомера.
1. Индекс установки опасной высоты желтого цвета.
2. Кнопка ТЕСТ для проверки РВ [LAlt + LShift + R]. На исправном радиовысотомере, при нажатии кнопки ТЕСТ стрелка указывает значение высоты 15 метров.
3. Бленкер. Выпадает при нерабочем состоянии указателя.
4. Совмещенная ручка-сигнальная лампа ОПАСНАЯ ВЫСОТА для установки и индикации опасной высоты. Желтая сигнальная лампа в виде треугольника загорается при достижении значения опасной высоты при снижении. Для установки значения используется вращение влево [LShift + ,] или вправо [LShift + .].
Указатель имеет стрелку и шкалу от 0 до 300 м, с разбивкой в диапазонах:
• От 0 до 20 м – через 1 м.
• От 20 до 50 м – через 2 м.
• От 50 до 200 м – через 10 м.
• От 200 до 300 м – через 50 м.
При полете на истинной высоте более 300 м стрелка указателя уходит в сектор выше 300 м с выпадением бленкера, сигнализирующего нерабочее состояние указателя.
Включение РВ происходит при включении ПрПНК (К-041), при этом примерно через 10 секунд стрелка указателя переместится из нуля в максимальное значение и обратно, исчезнет бленкер. Во время перемещения стрелки с максимального значения высоты до нуля, при прохождении индекса опасной высоты сработает сигнализация опасной высоты, загорится сигнальная лампа на ручке ОПАСНАЯ ВЫСОТА и раздастся предупреждающий звуковой сигнал.
