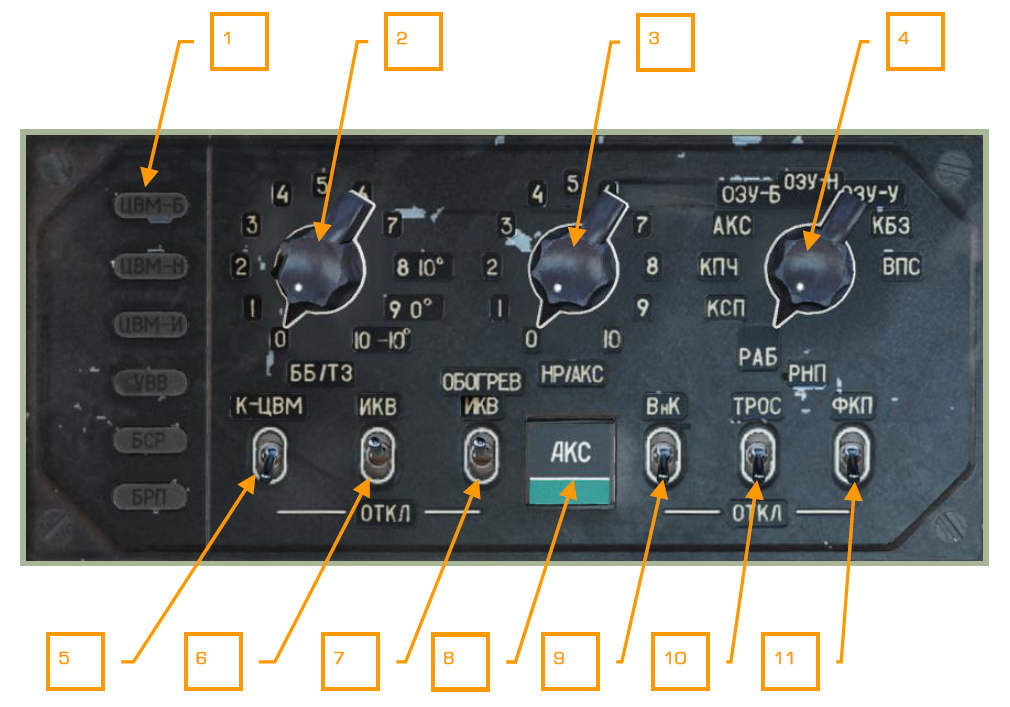

Пульт подготовки и контроля ППК.
1. Светосигнальные табло отказа ЦВМ-Б, ЦВМ-Н, ЦВМ-И, ЦВМ-Ц, УВВ, БРП.
2. Галетный переключатель ББ/ТЗ. Ввод температуры заряда ПТУР. Не реализовано.
3. Галетный переключатель НР/АКС. Ввод баллистических характеристик НАР и подвесных пушек.
0 – НАР С-8КОМ.
1 – НАР С-8ЦМ.
2 – НАР С-13.
3 – НАР С-24.
4 – НАР С-8ОФП2.
5 – УПК-23.
6 – ФАБ-100.
7 – ФАБ-250.
8 – ФАБ-500.
9 – КМГУ АО-2,5РТ.
10 – КМГУ ПТАБ-2,5КО.
Баллистические характеристики используются при вычислении положения прицельной марки на ИЛС. Положение переключателя должно совпадать с типом применяемых НАР.
В случае применения НАР при некорректно выставленном положении переключателя, прицельная марка будет показывать неверную точку прицеливания.
При старте миссии переключатель установлен в положение типа НАР, выбранных в редакторе миссий. В случае подвески разнотипных НАР переключатель автоматически устанавливается в положение, соответствующее первому типу НАР по нумерации пилонов (первый пилон – внешний на левом крыле, четвертый – внешний на правом крыле).
Перед применением другого типа НАР или пушечных контейнеров необходимо вручную установить переключатель в положение соответствующее выбранному типу НАР или УПК-23.
Эту же операцию следует произвести после перевооружения вертолёта в ходе миссии.
4. Галетный переключатель РНП. Выбор режима проверок. Не реализовано.
5. Выключатель К-ЦВМ – ОТКЛ. Включение режима тест контроля ЦВМ. Не реализовано.
6. Выключатель ИКВ – ОТКЛ. Включение инерциальной курсо-вертикали.
7. Выключатель ОБОГРЕВ ИКВ – ОТКЛ. Включение обогрева инерциальной курсо-вертикали.
8. Кнопка-табло АКС. Подключение галетного переключателя НР/АКС для выбора подсистем ПНК для автономного контроля. Не реализовано.
9. Выключатель Вн.К – ОТКЛ. Не реализовано.
10. Выключатель ТРОС – ОТКЛ. Включение режима стабилизации и индикации положения троса внешней подвески. Не реализовано.
11. Выключатель ФКП – ОТКЛ. Включение фотоконтрольного прибора. Не реализовано.
