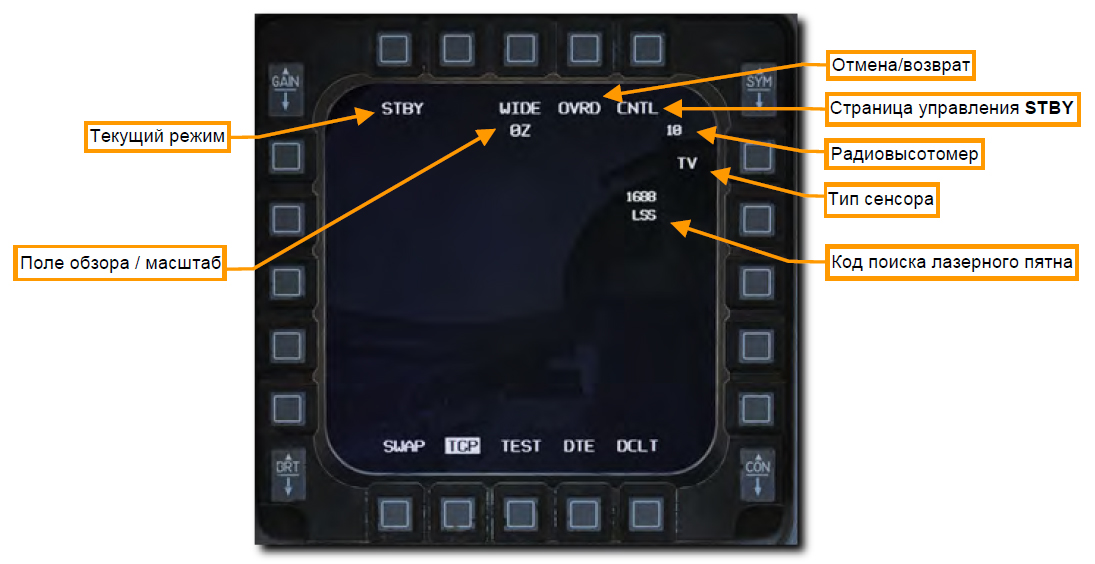

Могут отображаться следующие функции OSB:
Текущий режим. OSB1. Это режим, в котором в данный момент находится TGP.
Поле обзора. Нажатие на эту OSB3 переключает между узким полем обзора (NFOV) и широким полем обзора (WFOV). Эти представления могут различаться для сенсоров CCD и FLIR.
•Поле зрения FLIR:
* Широкое поле зрения (WFOV) составляет 4 х 4 градуса.
* Узкое поле зрения (NFOV) составляет 1 х 1 градус.
•Поле зрения CCD:
* Широкое поле зрения (WFOV) составляет 3,5 х 3,5 градуса.
* Узкое поле зрения (NFOV) составляет 1 х 1 градус.
Масштаб. Коэффициент увеличения. В пределах выбора FOV вы можете дополнительно отрегулировать коэффициент увеличения, увеличивая и уменьшая масштаб с помощью ручки RANGE на РУД. Диапазон масштабирования изменяется от 0Z (без увеличения) до 9Z (самый высокий уровень увеличения в поле зрения). Объекты в поле зрения TGP увеличиваются в два раза при изменении от 0 до 9 (zoom).
Отмена/возврат (OVRD). Нажатие OSB4 отменяет любой текущий режим и возвращает в STBY. Последний выбранный режим возвращается, когда OVRD нажимается во второй раз.
Страница управления STBY. При нажатии OSB5 выбирается страница управления STBY. Опции и функции описаны ниже.
Радиовысотомер. Отображается текущая высота (определённая радиовысотомером).
Тип сенсора. Это текстовое поле, отображаемое в правом верхнем углу, указывает текущий видеорежим, в котором работает TGP.
Три варианта включают:
•WHOT. При использовании камеры FLIR теплоконтрасные объекты кажутся светлее, чем болеехолодный фон.
•BHOT. При использовании камеры FLIR теплоконтрасные объекты кажутся темнее, чем болеехолодный фон.
•TV. Работает камера (Charge Coupled Device). Это дневная телевизионная оптико-электроннаякамера.
Код поиска лазерного пятна. Это частота лазерных импульсов (код PRF), который TGP попытается определить в режиме поиска лазерного пятна (LSS).
