Они есть:

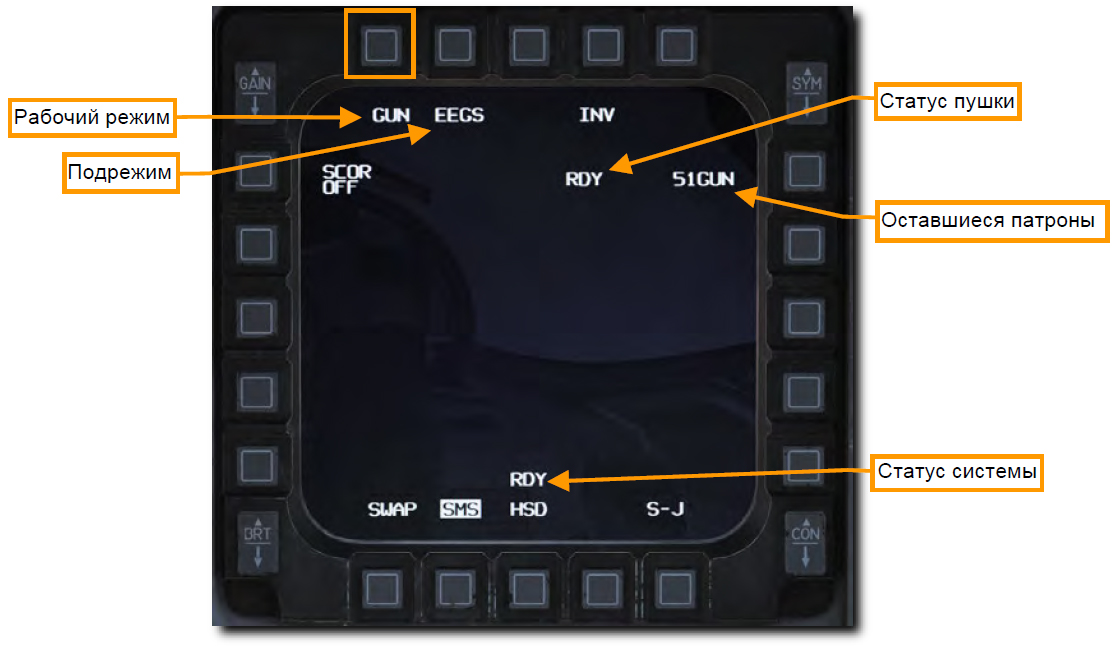

1a. Выберите на МФД рабочий режим «Воздух-воздух», нажимая OSB 1 до тех пор, пока не отобразится GUN.
или
1b. Установите переключатель на РУД «Воздушный бой / управление ракетой» (DOGFIGHT) в положение DGFT.
Это обеспечивает символику на ИЛС как для стрельбы из 20-мм пушки, так и для пуска ракет A-A.
2. Убедитесь, что символика A-A GUN отображается на ИЛС.
Прицел пушки прогноз дорожка (EGGS) обеспечивает различные уровни информации в зависимости от того, зафиксирован ли радар на цели.
Уровень I - это режим отказа системы, при котором отображается положение точки прицеливания только в случае сбоя блока датчика скорости (RSU) и INS. Это почти никогда не должно встречаться.
Уровень II - обеспечивает прогнозирование траектории полета снарядов, когда цель не имеет радиолокационного захват. На ИЛС выводятся линии прогноз дорожки EEGS и несколько эталонных линий прицела (MRGS).
Уровни III и IV являются промежуточными уровнями, которые ведут к отображению уровня V. Они обычно не замечаются пилотом.
Уровень V - отображается после радиолокационного захвата цели радаром, и с помощью полученных данных рассчитывается решение для стрельбы. Дополнительные метки на ИЛС включают в себя: Обозначение цели (Target Designator), T-символ (T-Symbol), наклонную дальность (Slant Range), скорость сближения (Closure Rate) и точку положения маркера 5-го уровня (Level V Pipper).

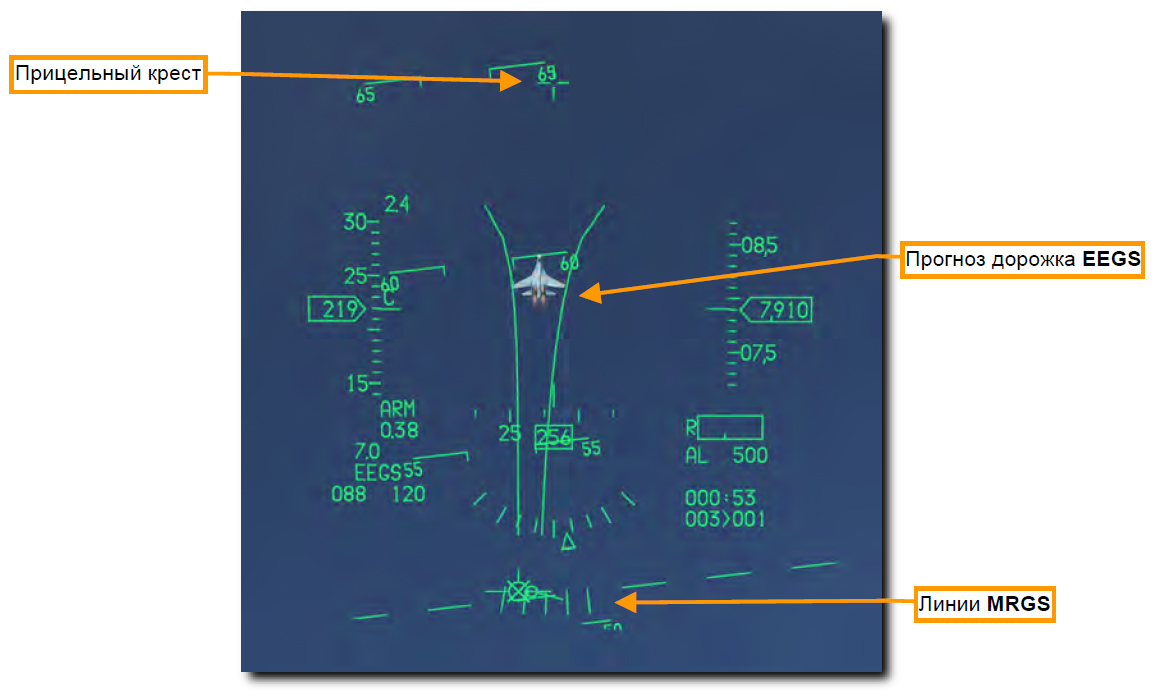

Символика уровня II (без захвата радаром).
Прицельный крест. Проекция оси канала ствола пушки. Этот символ всегда доступен и показывает направление прицеливания. Это направление, в котором полетят снаряды, при отсутствии на них влияния других сил, таких как гравитация или сопротивление воздуха.
Прогноз дорожка EEGS. Каждая точка вдоль оси воронки представляет цель на определенном расстоянии, на которое правильно направлено оружие. Другими словами, самолёт, крылья которого имеют такой же размах, что и ограничительные линии воронки, находится на правильном удалении, чтобы быть пораженным выстрелами, в этот момент времени.
По мере уменьшения дальности размер цели будет увеличиваться. При этом, вы должны поместить цель по размаху крыльев в воронку, чтобы держать размах крыла цели, просто касаясь линий воронки. Это приводит к расположению цели выше на ИЛС или, что более важно, ближе к прицельному кресту, что приводит к уменьшенному рассеиванию снарядов на траектории при меньшей дальности стрельбы.
Размах крыльев самолета-цели должен быть известен, чтобы воронка обеспечивала точную информацию о дальности.
См. процедуры в разделе Страница DED MAN ниже.
Multiple Reference Gunsight Lines (MRGS). Прицел MRGS состоит из пяти отрезков, направленных на линию ствола орудия (GBL), и расположенных по дуге у основания ИЛС. Они помогают прицеливаться на больших дальностях и/или больших ракурсах (аспект) цели, при условии правильного, без скольжения, прицеливания, и нахождения цели (по её размаху крыльев) в прицельной воронке.При использовании линии MRGS, если цель меньше линии, она либо выходит за пределы дальности стрельбы, либо движется быстрее, чем предполагалось, и требует дополнительного упреждения. Если цель больше линии MRGS, цель движется медленнее и требует меньше упреждение.

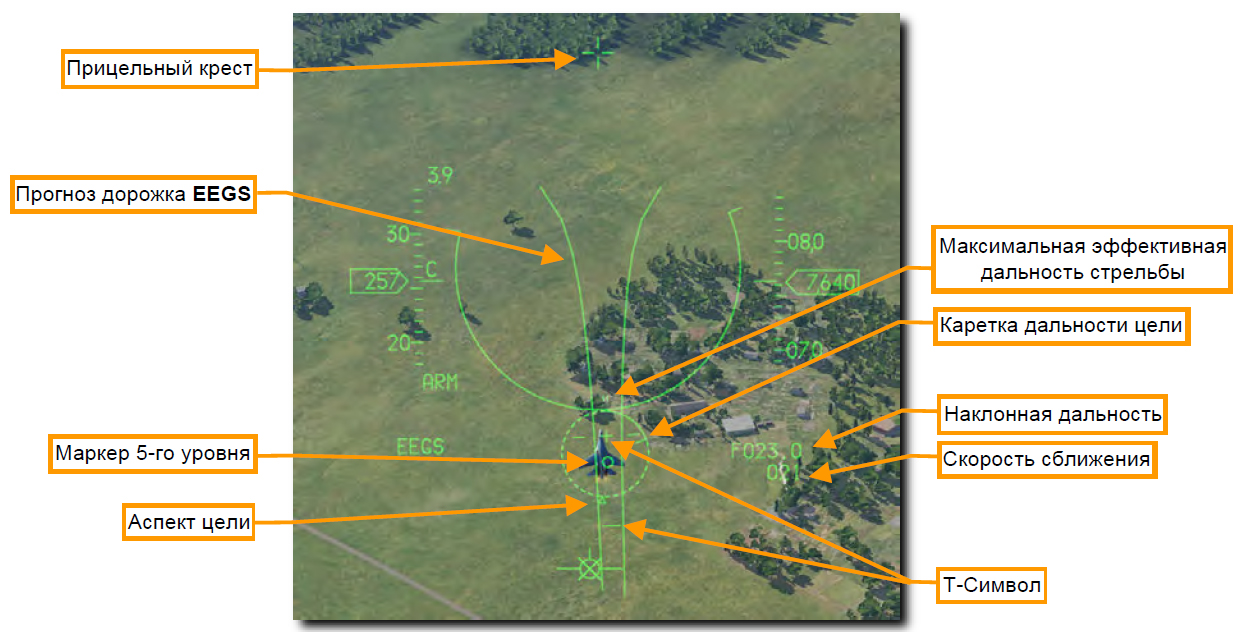

Символика V уровня (с захватом радара).
Обозначение цели. Этот символ сосредоточен на захваченной радаром цели. Аспект цели показывает угол аспекта цели (target’s aspect angle). Максимальная эффективная дальность применения пушки показана с помощью двух маленьких линий на внешней стороне символа. Положение каретки дальности цели указывает наклонный диапазон до захваченной цели.
Каждая позиция на условных часах представляет 1000 футов наклонного диапазона, таким образом:
•12 часов = 12 000 футов.
•9 часов = 9000 футов.
•6 часов = 6000 футов.
•3 часа = 3000 футов.
Наклонная дальность до цели. Расстояние до захваченной радаром цели. Десятки мили отображаются для диапазонов, превышающих одну милю. Сотни футов отображаются на расстоянии менее одной мили.
Скорость сближения. Скорость сближения с целью в узлах.
Т-Символ. Этот символ показывает два решения для стрельбы по захваченной радаром цели. Символ + показывает угол упреждения относительно не маневрирующей цели. Небольшая горизонтальная полоса, или «nine-G pipper», показывает угол упреждения для подвижной цели с максимальной устойчивой скоростью. Эти данные могут использоваться в качестве резервных данных о цели в ситуациях, когда маркер 5-го уровня не отображается. Две линии потенциала маневра отображаются по обе стороны от «nine-G pipper». Чем длиннее линии, тем выше потенциал маневра цели вне плоскости.
Маркер 5-го уровня. Это представляет собой решение о стрельбе, рассчитанное для текущей дальности и скорости цели. Задача пилота при прицеливании в том, чтобы стабилизировать этот маркер над целью и открыть огонь.
3.Маневрируйте своим самолетом, чтобы попасть в цель в прогноз дорожке EEGS.
Каждая точка на воронке представляет цель на определенном расстоянии, на которое правильно наведено оружие. Другими словами, самолет с крыльями такой же ширины, как и воронка, находится на правильной дистанции для попадания снарядов, выпущенных в этот момент.
Поместите вражеский самолет в прогноз дорожку так, чтобы концы крыльев касались краев, или маркер 5-го уровня стабилизировался над целью.
4.Полностью нажмите спусковой крючок до второго фиксатора, чтобы выстрелить из пушки,когда кончики крыльев коснутся прогноз дорожки (уровень II) или маркер окажется над целью(уровень V).
Наклонная дальность сильно влияет на эффективность оружия. По мере того, как снаряды выходят из пушки, они постепенно расходятся и теряют скорость. Повышенный разброс и потеря скорости снижают точность и эффективность орудия. Вершина воронки соответствует минимальному радиусу действия около 600 футов. Нижняя часть воронки соответствует максимальному диапазону примерно 3000 футов. Если цель меньше нижней части воронки, она находится вне диапазона.

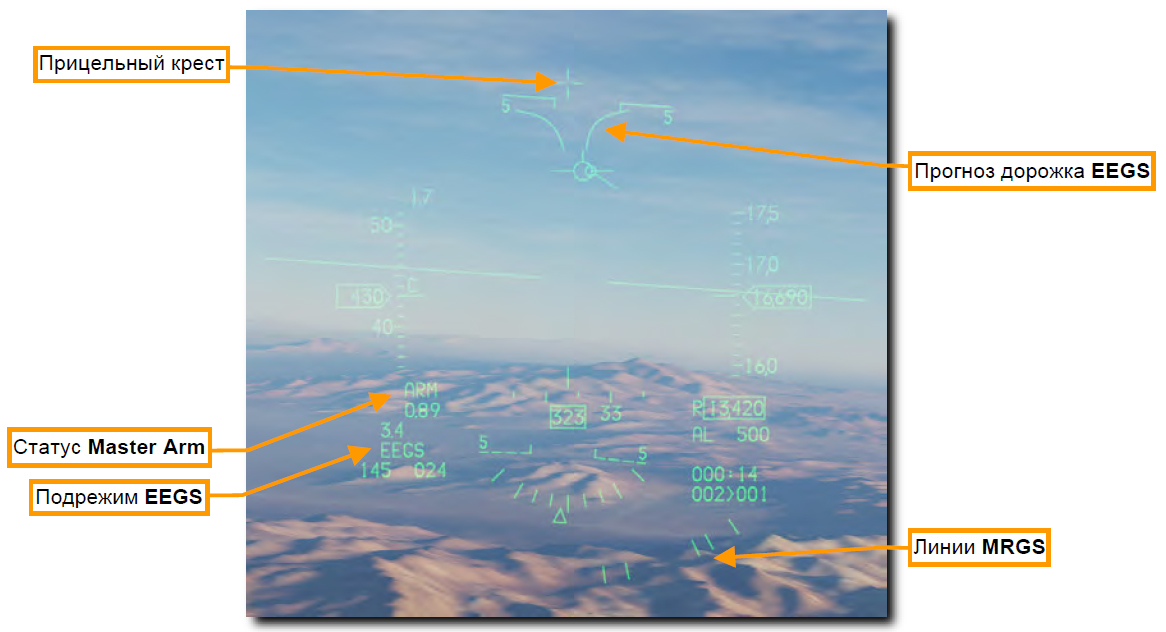

Символика уровня II (без захвата радаром).

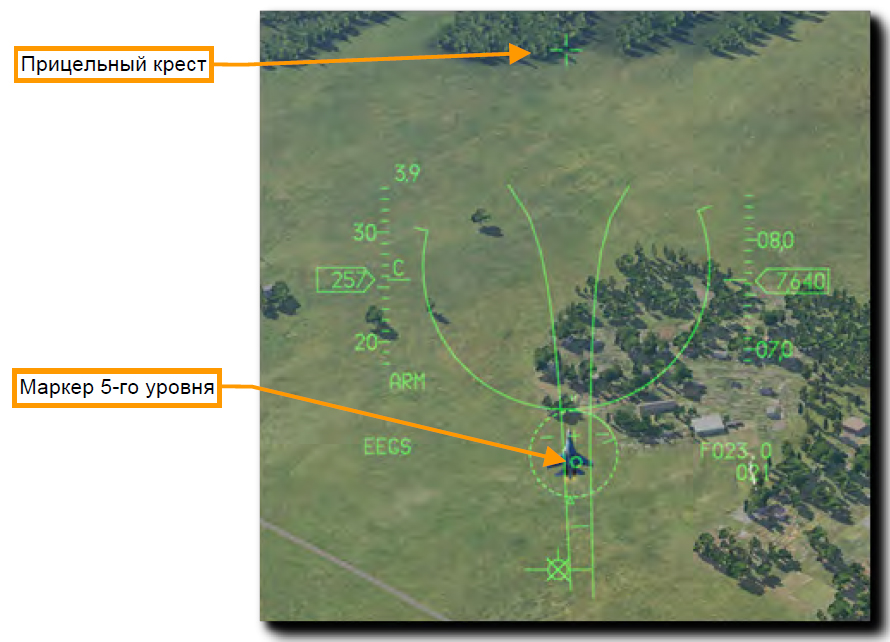

Символика уровня V (с захватом радаром).

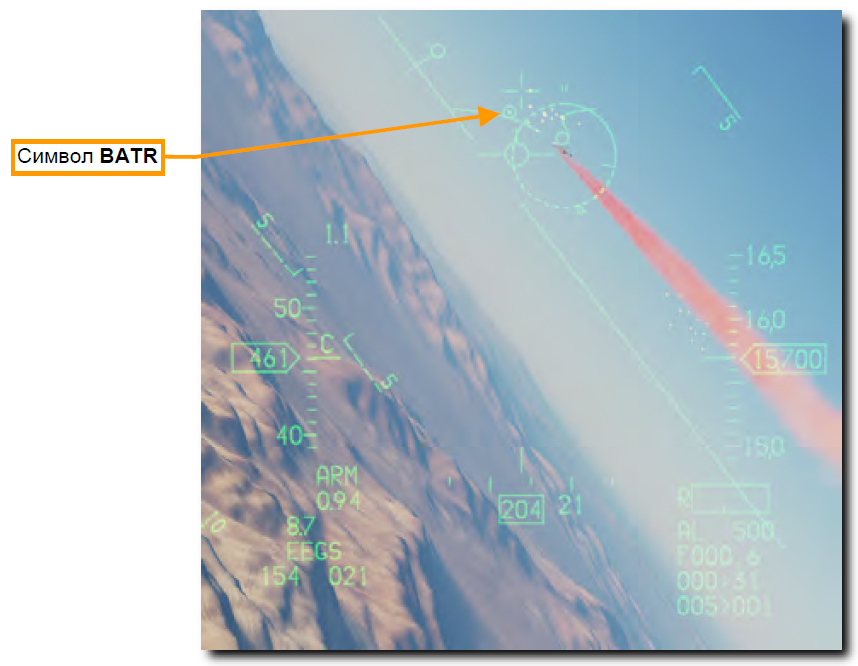

Дополнительный символ, известный как символ «Bullets at Target Range» (BATR), отображается после прекращения стрельбы. BATR отображается, после того, когда первая реальная или симулированная (условная, учебная) стрельба произведена и снаряды находятся в диапазоне дальности попадания в цель и удаляется после того, как окончена стрельба. Этот символ доступен только при наличии радиолокационного захвата цели и при наличии отображаемых символов прицела EEGS уровня III, IV или V.
