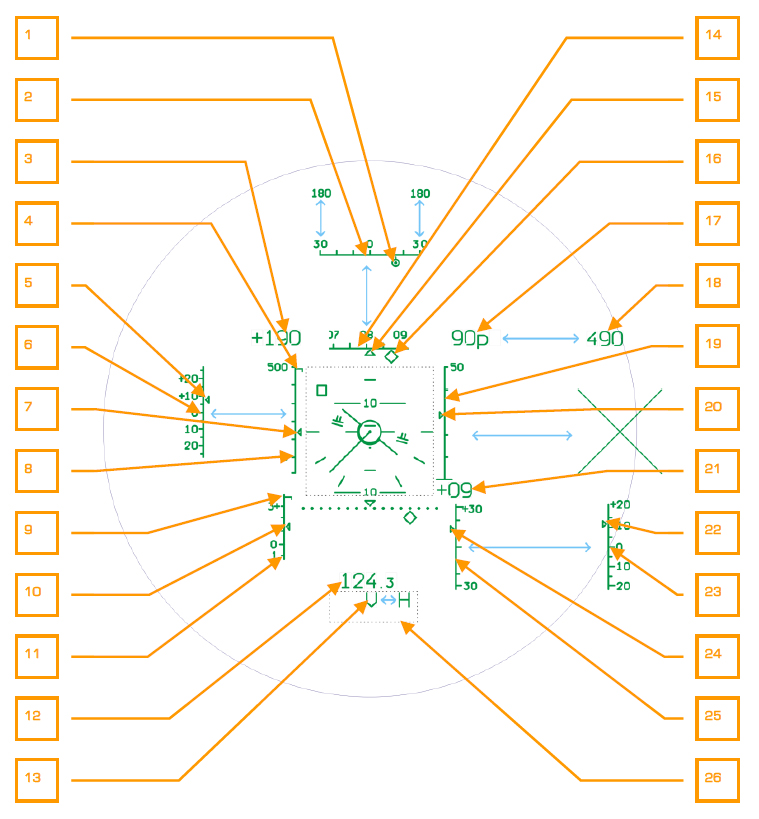

Вид пилотажно-навигационной информации на ИЛС.
Вид пилотажно-навигационной информации на ИЛС.
1. Символ курсового угла цели (КУЦ).
2. Шкала курсового угла цели.
3. Значение путевой скорости.
4. Индекс максимально допустимой скорости.
5. Индекс отклонения от заданной приборной скорости.
6. Шкала отклонения от заданной приборной скорости.
7. Индекс приборной скорости.
8. Шкала приборной скорости.
9. Индекс максимально допустимой нормальной перегрузки.
10. Индекс нормальной перегрузки.
11. Шкала нормальной перегрузки.
12. Значение дальности.
13. Символ разовых команд.
14. Шкала курса.
15. Отсчетный неподвижный индекс курса.
16. Заданный курс.
17. Радиовысота геометрическая (заменяется на барометрическую выше 300 м).
18. Барометрическая высота (заменяется на геометрическую ниже 300 м).
19. Шкала геометрической высоты (индицируется при радиовысоте ниже 50 м).
20. Индекс геометрической высоты.
21. Значение вертикальной скорости.
22. Индекс отклонения от заданного значения геометрической высоты.
23. Шкала отклонения от заданного значения геометрической высоты.
24. Индекс вертикальной скорости.
25. Шкала вертикальной скорости.
26. Условная граница поля разовых команд (не индицируется).

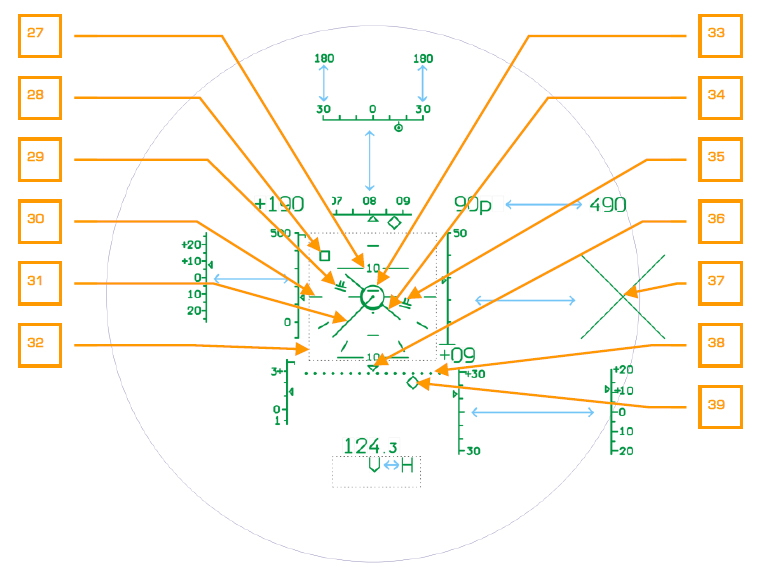

27. Шкала тангажа.
28. Символ отклонения от заданной позиции на висении (заданная точка ви-сения).
29. Директор управления по крену и тангажу (развернут на угол пропорцио-нально команде по крену и тангажу).
30. Шкала крена (разметка через 30).
31. Символ вектора путевой скорости (индицируется при скорости менее 50 км/ч).
32. Электронное окно (не индицируется).
33. Неподвижная зона ограничения удержания символа отклонения от задан-ной позиции на висении.
34. Символ ЛА (подвижный по крену).
35. Директор управления по высоте.
36. Отсчетный неподвижный символ отклонения от линии заданного пути.
37. Запрещающий крест.
38. Шкала отклонения от линии заданного пути.
39. Индекс отклонения от линии заданного пути.

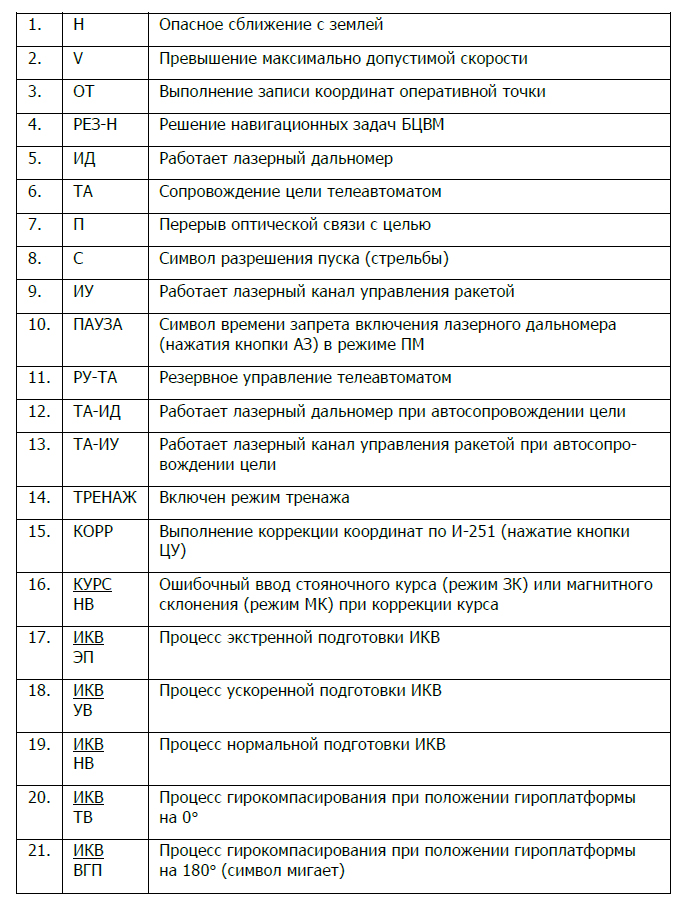

Перечень и содержание символов разовых команд на ИЛС.

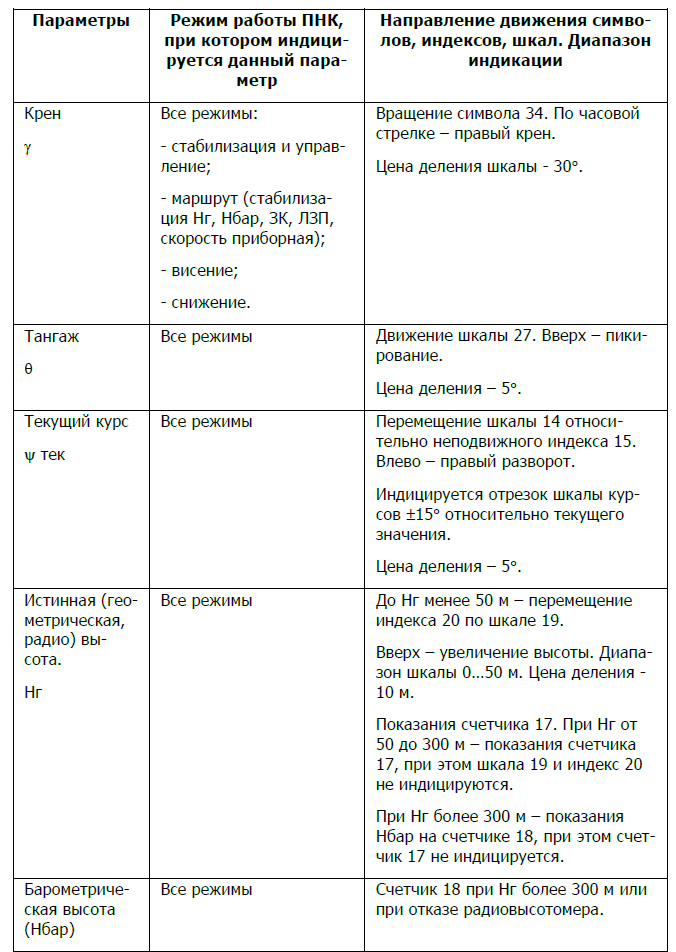

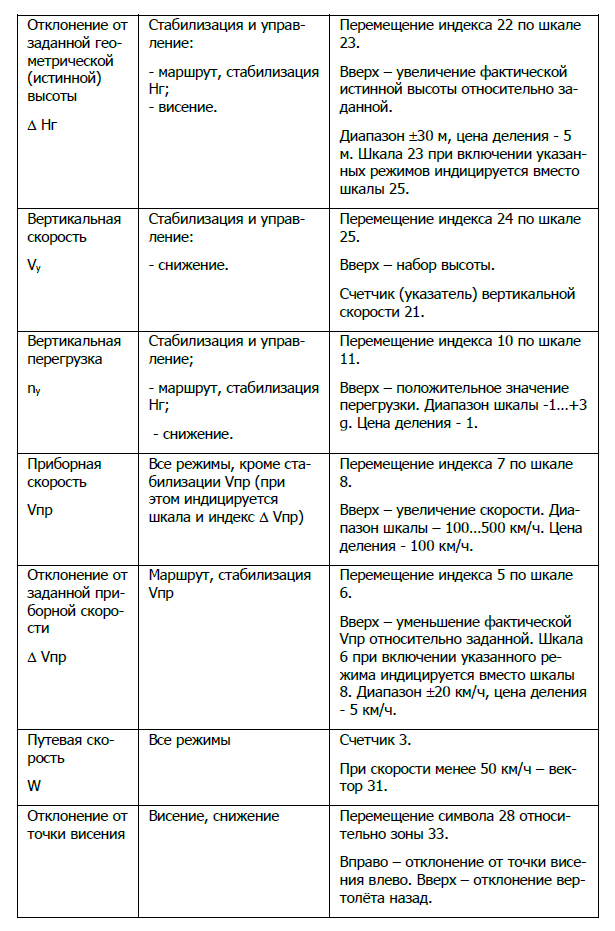

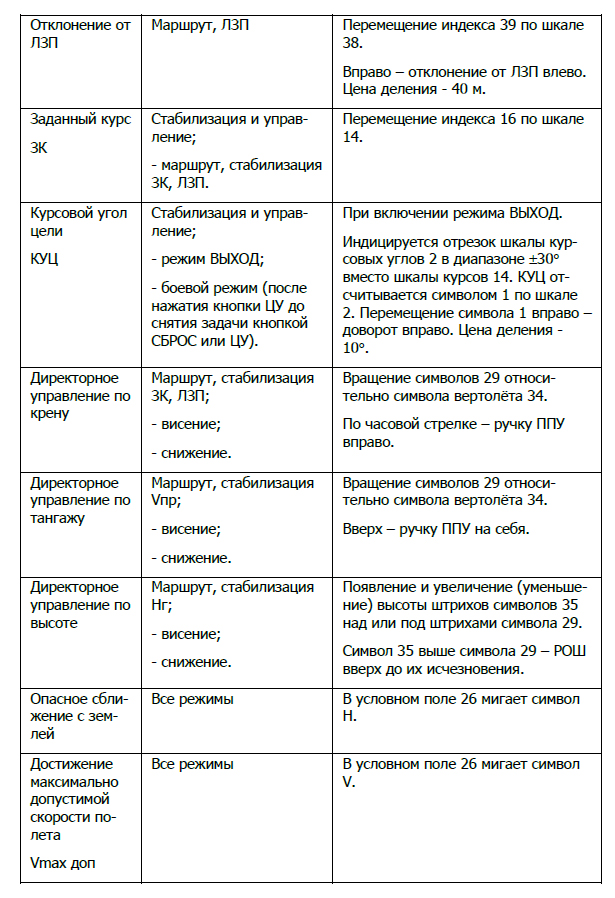

Индикация пилотажно-навигационных параметров на ИЛС.
