В состав комплекта «Стрелец» входят:
• модуль универсальный пусковой для размещения двух ракет и обеспечения их включения, подготовки к пуску и пуска;
• аппаратура управления и связи для связи с системой управления огнем носителя;
• комплект соединителей для обеспечения механического и электрического соединения составных частей с элементами носителя;
• контрольно-проверочная аппаратура для периодического контроля электрических параметров аппаратуры комплекта.

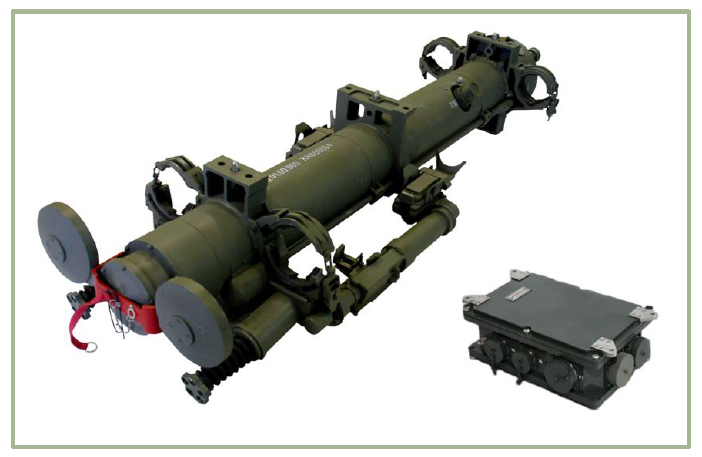

Комплект аппаратуры управления и пусковой модуль 9С846 «Стрелец».
Управляемая инфракрасная ракета 9М342 «Игла» является легкой ракетой класса «воздух-воздух» малой дальности. Эта ракета разработана на базе ПЗРК 9К338 «Игла» и является модификацией с пусковым модулем для вооружения вертолетов и наземной техники.
Предназначена для поражения дозвуковых воздушных целей. Разработчик – НПК «КБ Машиностроения» в Коломне, один из ведущих российских конструкторских и научно-производственных центров в области военной техники. Ракета выполнена по аэродинамической схеме «утка» со складными крыльями и стабилизаторами. Вес ракеты равен 11,3кг. Скорость полета достигает 570-600 метров в секунду. Дальность применения ограничена шестью километрами. Игла оснащается боевой ча-стью весом 1,25 кг. Способна развивать большие перегрузки и имеет средние характеристики помехозащищенности.

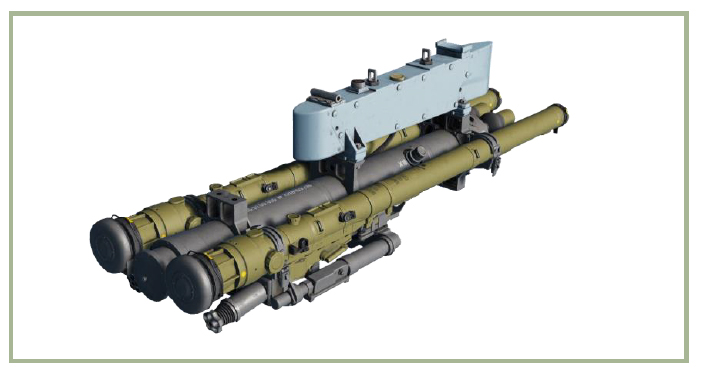

Пусковой модуль 9С846 «Стрелец» с двумя ТПК «Игла».

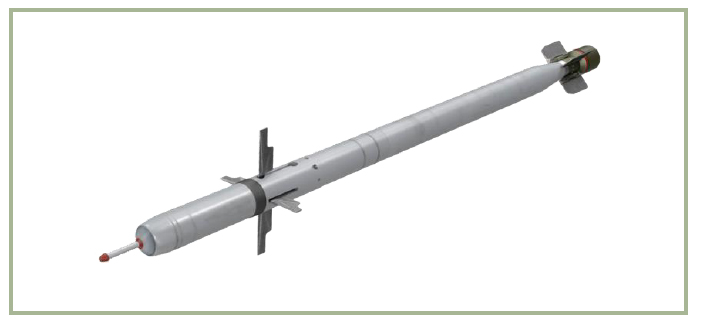

Ракета 9М342 «Игла».
