Левый генератор подключен к ЦРУ-1, а правый - к ЦРУ-2, от шин которых питаются потребители электроэнергии. При отказе или отключении одного из генераторов, его шины подключаются к шинам ЦРУ работающего генератора.
Генераторы включаются выключателями ЭНЕРГЕТИКА ~ТОК, ГЕН ЛЕВ, ГЕН ПРАВ, при работающих двигателях в положении РРУД АВТОМАТ или при работе турбопривода.
При отказе двух генераторов на табло УСТ высвечивается кадр СЕТЬ НА АККУМУЛ, в телефонах прослушивается речевое сообщение «Смотри УСТ», на верхнем пульте загорается табло ПРЕОБРАЗ, сигнализирующее о включении преобразователя ПОС-500Б, а на левой приборной доске загорается ЦСО в проблесковом режиме.

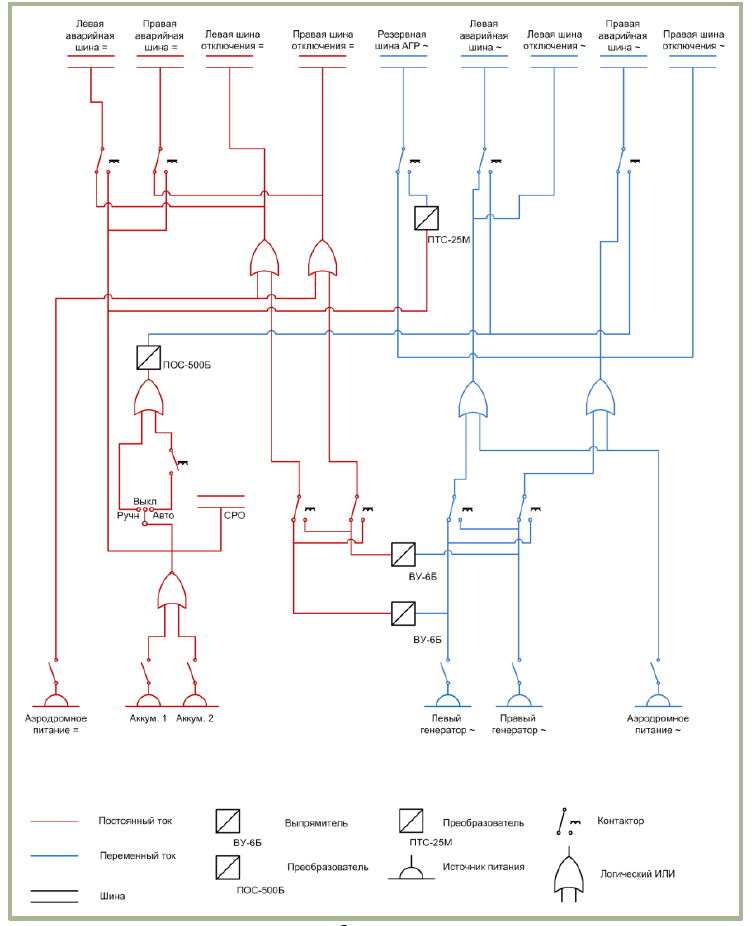

Схема электроснабжения вертолёта в симуляторе.
