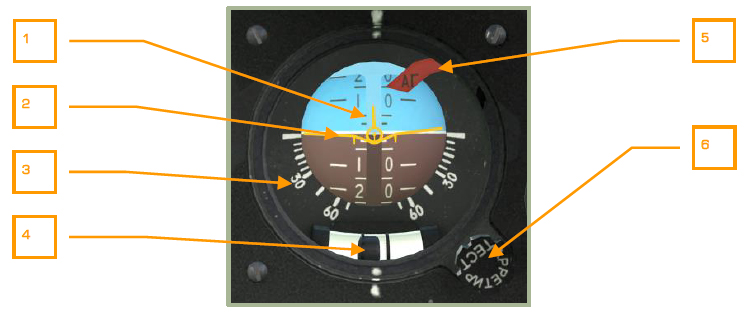

Авиагоризонт АГР-81.
1. Шкала тангажа.
2. Подвижный силуэт самолета.
3. Шкала крена.
4. Индикатор скольжения (шарик).
5. Бленкер АГ.
6. Ручка арретира/тест контроля.
Крен индицируется вращением подвижного силуэта самолета относительно неподвижной шкалы крена. При повороте силуэта по часовой стрелке индицируется правый крен, а при повороте силуэта против часовой стрелки индицируется левый крен. Отсчет углов крена производится по шкале, которая имеет отметки через 5 градусов в диапазоне углов 0…30 градусов, далее через каждые 15 градусов. Отметки 30 градусов и 60 градусов оцифрованы.
Тангаж индицируется подвижной шкалой тангажа относительно центра силуэта самолета. При перемещении шкалы вниз от нулевого положения индицируется кабрирование, вверх - пикирование. Шкала имеет отметки 5-10-15-20 и далее через каждые 5 градусов. Отметки 10-20-30-40-50-60-70 оцифрованы.
Скольжение индицируется шариком, перемещающимся в трубке. Смещение шарика влево от центра (обозначенного рисками) индицирует правое скольжение и наоборот.
После включения питания выключателем РЕЗЕРВ АГ, следует разарретировать авиагоризонт по истечении 60 секунд. Время приведения оси в вертикальное положение – до 30 секунд.
Функции ручки арретира/тест контроля:
• Для проведения теста нажать ручку арретира/тест контроля.
• Арретирование. Вытянуть ручку арретира/тест контроля на себя. При необходимости, зафиксировать в вытянутом положением поворотом ручки по часовой стрелке.
• Установка шкалы тангажа. Поворот ручки арретира/тест контроля.
Курсовая/глиссадная планки не задействованы и уходят из поля зрения прибора после включения питания.
Бленкер АГ выпадает при отказе прибора, проведении тест-контроля и в случае, если авиагоризонт заарретирован.
Увод авиагоризонта обусловлен следующими составляющими:
• Собственным постоянным и случайным дрейфом.
• Суточным вращением Земли.
• Перемещением вертолёта относительно Земли.
• Дрейфами, возникающими из-за небаланса массы (зависят от ускорений объекта).
Радиальная коррекция выставляет ось гироскопа по кажущейся вертикали. Кажущаяся вертикаль – векторная сумма гравитационного ускорения и собственных ускорений объекта.
Радиальная коррекция отключается при действии на объект ускорений, эквивалентных отклонению вектора кажущейся вертикали от оси гироскопа на угол 8 или более градусов.
Увод гироскопа – от 0 до 5 градусов в минуту.
