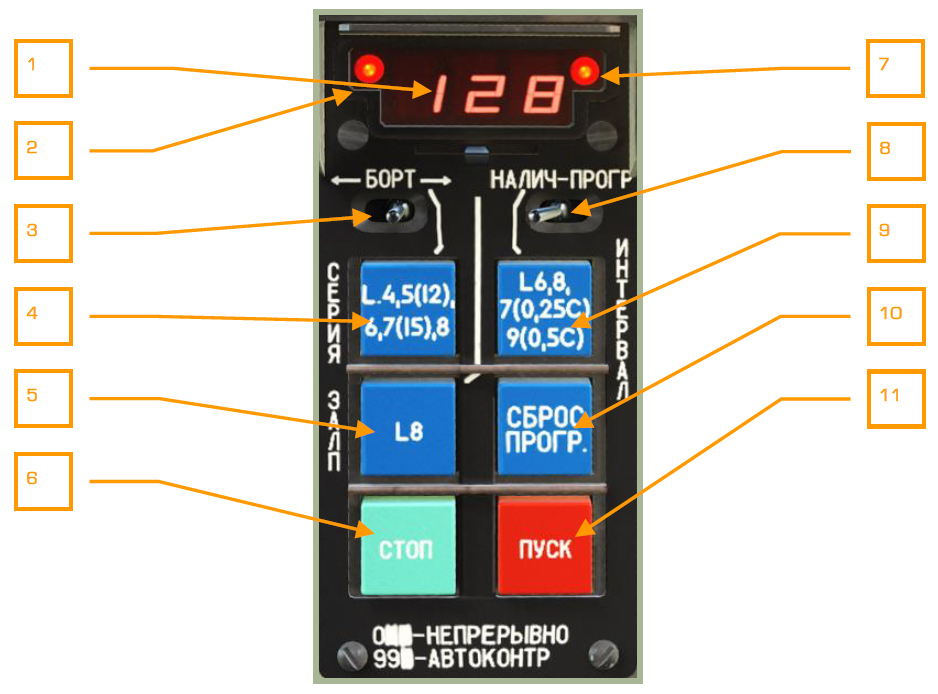

Пульт управления УВ-26.
1. Индикационное табло. Индицирует цифровые индексы параметров выброса ловушек или остаток ловушек. В случае если переключатель НАЛИЧ-ПРОГР находится в положении НАЛИЧ – индицируется остаток ловушек. Максимальное количество ловушек -128. В случае если переключатель НАЛИЧ-ПРОГР находится в положении ПРОГР – первый числовой индикатор показывает кодовое число СЕРИЯ, второй числовой индикатор показывает кодовое число ЗАЛП и третий числовой индикатор показывает кодовое число ИНТЕРВАЛ.
2. Лампа - индикатор выбора блоков выброса ловушек левого борта.
3. Трехпозиционный переключатель БОРТ для выбора к работе блоков лову-шек левого, правого или обоих бортов [RAlt + Delete], [Rshift + Delete].
4. Кнопка СЕРИЯ [RShift + Insert]. Устанавливает количество серий залпов. Количество устанавливается кодовым числом из ряда 1…4,5(12),6,7(15),8. Для всех кодовых чисел, кроме 0, 5 и 7 количество серий равно кодовому числу. Для кодового числа 5 - количество серий 12, для кодового числа 7 - количество серий 15.
При установке кодового числа 0 происходит непрерывный выброс всего комплекта ловушек.
5. Кнопка ЗАЛП [RCtrl + Insert]. Устанавливает количество патронов в залпе. Количество устанавливается кодовым числом из ряда 1…8. Для всех кодовых чисел количество патронов в залпе равно кодовому числу.
6. Кнопка СТОП [Delete]. Останавливает работу системы выброса ловушек.
7. Лампа - индикатор выбора блоков выброса ловушек правого борта.
8. Переключатель НАЛИЧИЕ – ПРОГР [RCtrl + ]]. В положении НАЛИЧИЕ на индикационное табло выводится количество оставшихся ловушек, в положении ПРОГР индицируются кодовые числа параметров выброса ловушек.
9. Кнопка ИНТЕРВАЛ [RAlt + Insert]. Устанавливает интервал между залпами. Значение интервала устанавливается кодовым числом из ряда: 1…6,7(0,25),8,9(0,5). Для всех кодовых чисел, кроме 0, 7 и 9 значение интервала в секундах равно кодовому числу. Для кодового числа 7 – значение интервала 0,25 с, для кодового числа 9 – значение интервала 0,5 с. При выборе кодового числа 0 значение интервала равно 0,125 с.
10. Кнопка СБРОС ПРОГР [RCtrl + Delete]. Сбрасывает параметры набранной программы выброса ловушек в значения по умолчанию 110.
11. Кнопка ПУСК [Insert]. Запускает заданную программу выброса ловушек.
Примеры кодовых чисел:
110 – серия 1, в залпе 1, интервал 0. При однократном нажатии на кнопку «Пуск» будет произведен выброс одной ловушки в зависимости от положения трехпозиционного переключателя БОРТ. Если переключатель БОРТ находится в среднем положении, будет произведен выброс по одной ловушке с каждого борта. Это - программа по умолчанию в системе постановки помех.
622 – серия 6, в залпе 2, интервал 2. При однократном нажатии на кнопку «Пуск» будет производиться залп из 2-х ловушек, через каждые 2 секунды, 6 раз. Если пе-реключатель БОРТ находится в среднем положении, будет произведен выброс ловушек по этой программе с обоих бортов.
529 – серия 12 (смотри подсказку на кнопке), в залпе 2, интервал 0,5 (смотри подсказку на кнопке). При однократном нажатии на кнопку «Пуск» будет производиться залп из 2-х ловушек, через каждые 0,5 секунды, 12 раз. Если переключатель БОРТ находится в среднем положении, будет произведен выброс ловушек по этой программе с обоих бортов.
Параметры скрипта панели УВ-26: \Scripts\Aircrafts\Ka-50\Cockpit\Devices_specs\UV_26.lua
