1.Включите символы дисплея, установленного на шлеме (HMD).

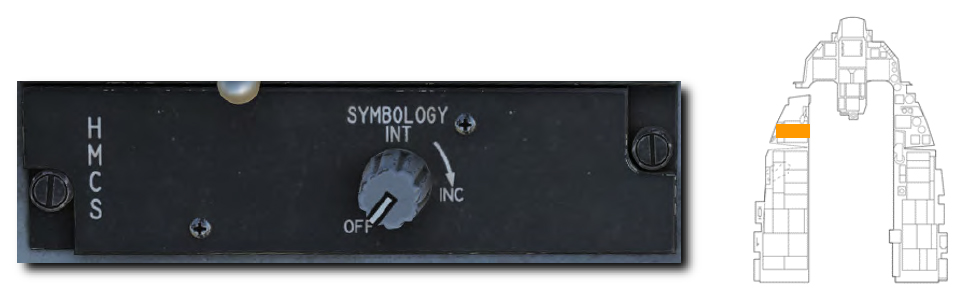

Питание HMCS подаётся ручкой управления символикой HMD на левой вспомогательной консоли. Поворот ручки по часовой стрелке из положения OFF в положение INC (увеличение) обеспечивает питание HMD. Продолжая вращение по часовой стрелке увеличивает яркость символов.

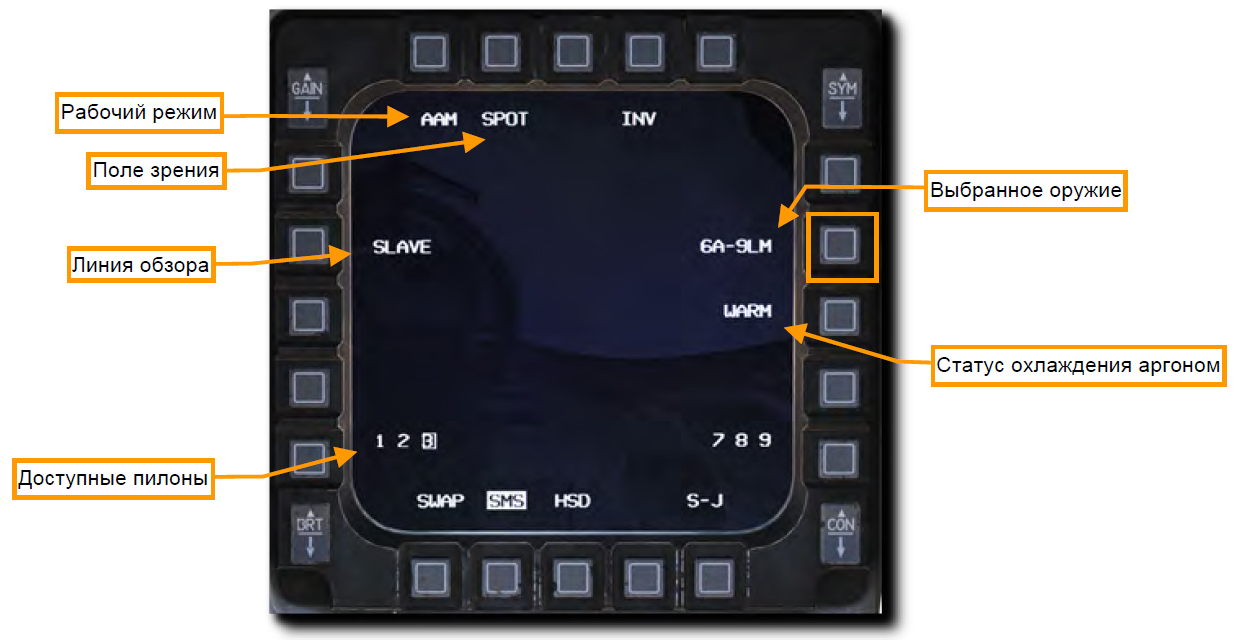

2a. Выберите AIM-9 на MFD, нажимая OSB 7, пока не отобразятся AIM-9.
или
2b. Установите переключатель «Dogfight / Missile Override» на РУД в положение «DGFT».
Символика и функции идентичны работе без HMCS. Установите режим линия обзора на SLAVE, чтобы использовать HMCS и радар для наведения на цель AIM-9M/X.
3.Выберите режим радара ACM BORE и захватите цель на HMD.
Если выбран режим радара ACM BORE и включена HMCS, радар будет следовать за динамическим прицельным крестом на дисплее HMD. Прицельный крест рассматривается как позиция визирования. Просто смотрите на цель вместо того, чтобы полностью направить самолет в положение для захвата радара.

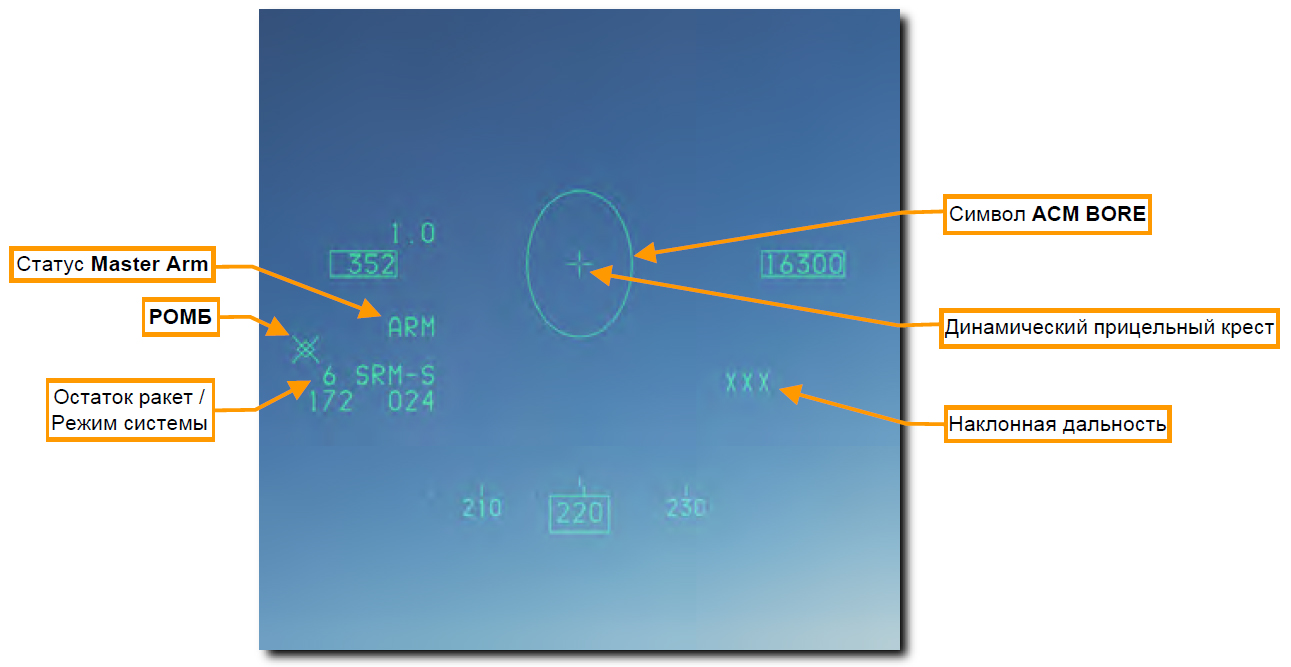

Помните, что при осмотре вы все равно будете ограничены пределами секторов поворота радара. Символ ACM BORE показывает, куда наведён радар. Если вы посмотрите слишком далеко от линии визирования самолета, радар не сможет следовать, и символ ACM BORE не будет виден.
Обратите внимание, что ракетный РОМБ находится за пределами дисплея HMD. ГСН ракеты будет подчиняться линии обзора радара позже, когда будет захват цели радаром.
Наклонная дальность до цели отображается после захвата радаром.
Другие символы на дисплее намеренно имитируют символы из ИЛС.
4.Добиться захвата цели радаром в режиме ACM BORE.

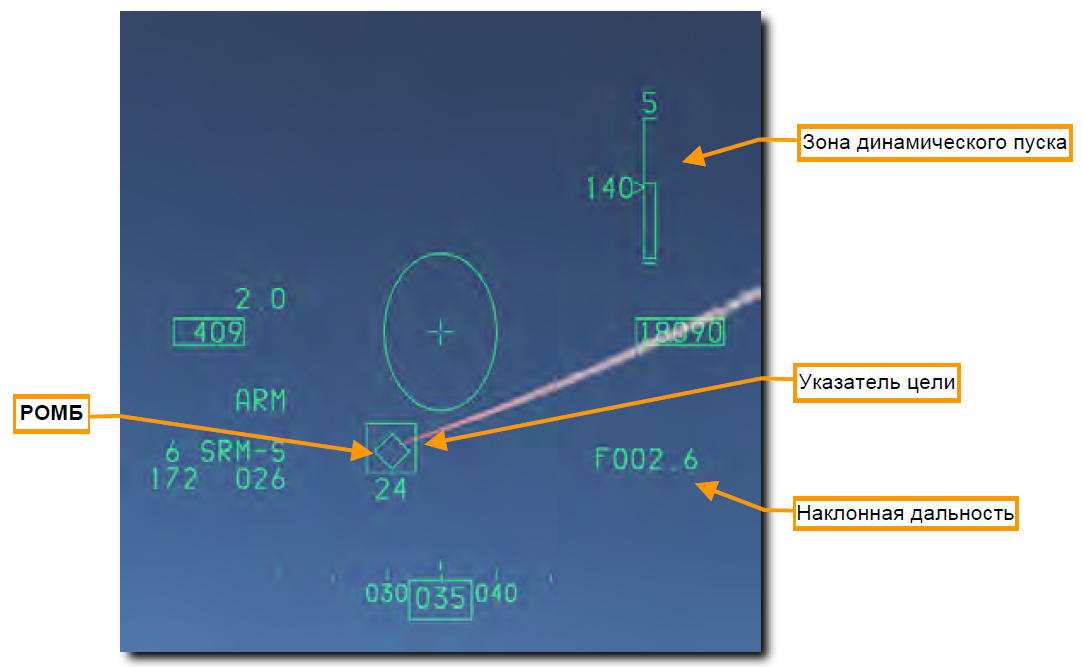

Радар захватит первую обнаруженную цель в зоне ACM BORE. Указатель цели будет присутствовать над целью, захваченной радаром.
Если линия обзора AIM-9 установлена в положение SLAVE, искатель повернется на линию обзора радара. Когда ГСН AIM-9 обнаруживает цель, ее можно разарретировать, нажав кнопку Cage / Uncage на РУД. Это позволяет искателю захватывать цель и следовать за ней в пределах ограничений секторов обзора ракеты-носителя. Ракетный РОМБ цепляется за цель, когда ГСН захватила ее.

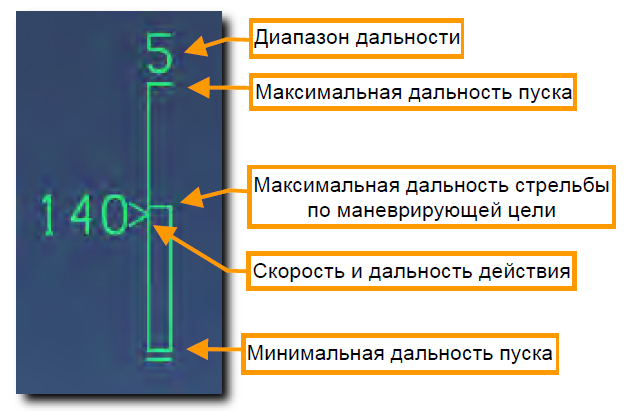

Зона динамического пуска (DLZ) будет отображаться на правой стороне HMD, когда цель захвачена радаром. Наблюдайте за DLZ и оценивайте ситуацию угрозы, чтобы определить оптимальную точку пуска ракет. Символ HMD мигает, когда цель находится в пределах максимальной дальности против маневрирующей цели.
5.Убедитесь, что РОМБ на цели и слышен сигнал захвата.
Сигнал захвата станет высоким, когда цель захвачена. Маркер РОМБ должен быть наложен на цель следовать за ней.
6.Нажмите кнопку ПУСК на РУС, чтобы запустить ракету.
Ракета перехватит цель, и будет выбрана следующая ракета по очереди. AIM-9 - это оружие, которое пустил и забыл, поэтому нет необходимости продолжать отслеживать цель.
