1a. Выберите AIM-120 на MFD, нажимая OSB7, пока не отобразятся AIM-120.
или
1b. Установите переключатель DOGFIGHT на РУД в положение «DGFT».
Это отменяет любой другой основной режим и настраивает дисплеи для воздушного боя. Позиция MSL обеспечивает условное обозначение на ИЛС для доставки ракеты A-A и выбор загруженного типа ракеты самого большого радиуса действия.

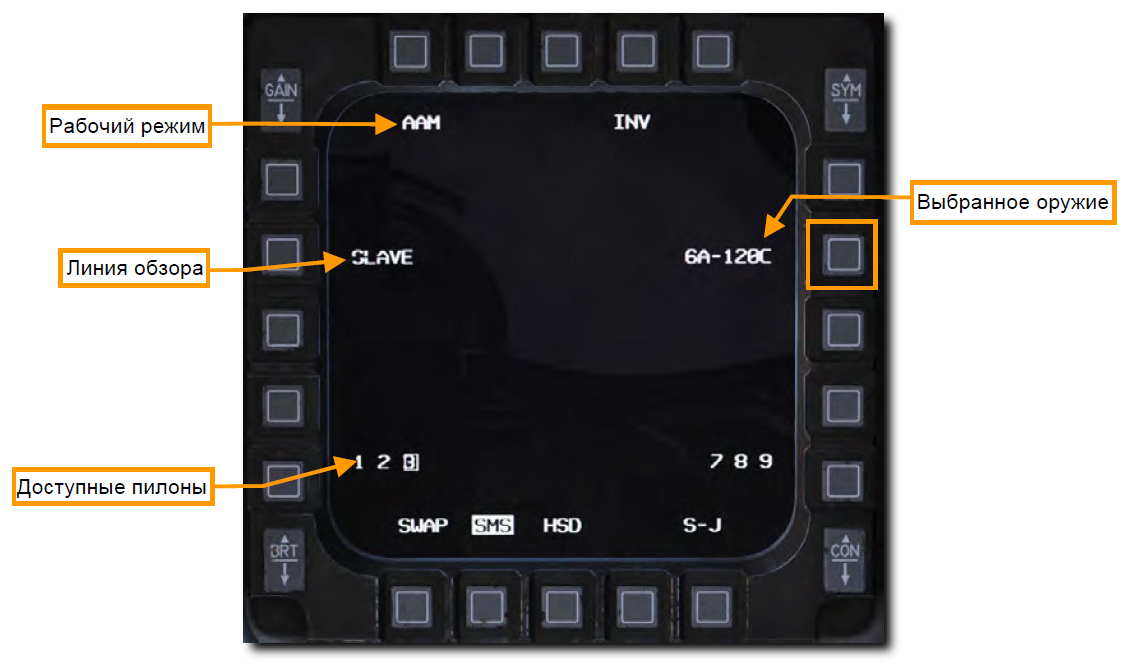

Число и тип ракет отображается рядом с OSB7. Пилоны с загруженными ракетами отображаются внизу, а выбранный пилон выделяется рамкой. Перебирайте доступные пилоны с помощью кнопки MSL STEP на РУС или выбирая соседнюю OSB.
SLAVE / BORE дает команду ГСН ракете либо следовать за линией обзора радара (SLAVE), либо продолжать смотреть прямо вперед по линии визирования (BORE). Это также можно переключить с помощью переключателя CURSOR / ENABLE на РУД.
•В режиме BORE данные о целеуказании с самолета не поступают. Ракета используетсобственный радар для обнаружения и сопровождения цели.
•В режиме SLAVE данные о целеуказании передаются по каналу передачи данных до тех пор, покаракета не будет в состоянии отслеживать цель со своим собственным радаром.
2.Убедитесь, что на ИЛС отображается символика ракеты A-A.
ИЛС в режиме «воздух-воздух» предоставляет информацию о состоянии и наведении ракет А-А. Большая часть символов режима NAV сохранена, но добавлено несколько новых функций для помощи в обнаружении цели и запуске ракет.

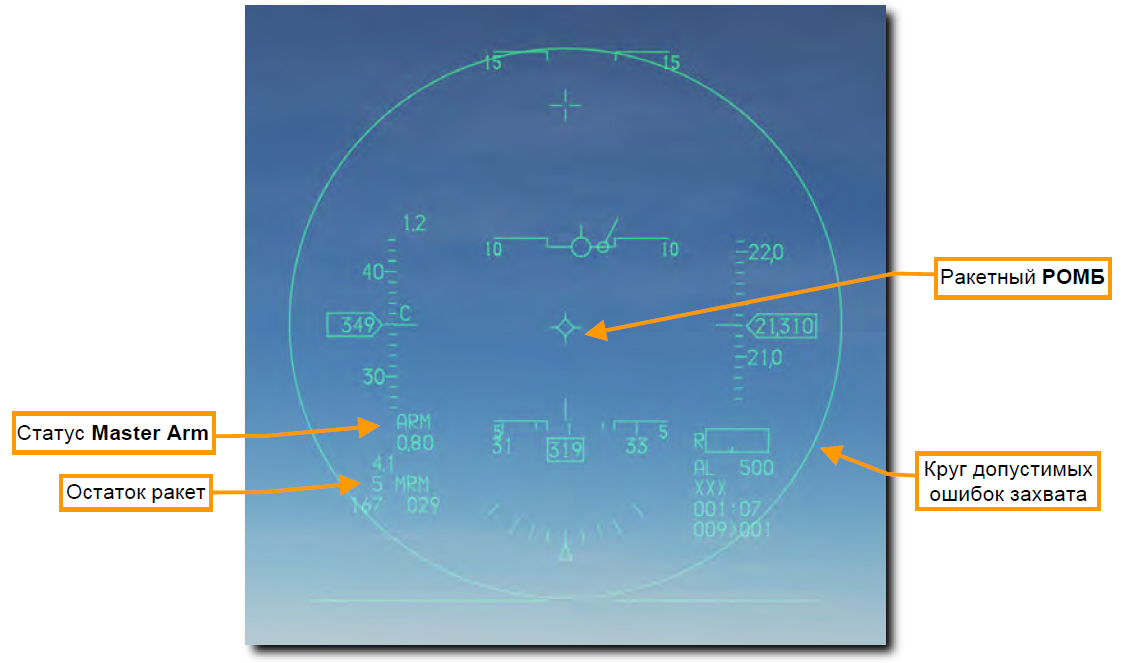

Состояние переключателя Master Arm и оставшихся ракет отображаются в нижнем левом углу.
Ракетный РОМБ указывает начало линии обзора ракеты. Она начинается в положении прицеливания искателя, но следует за линией обзора радара или отслеживает захваченную цель, когда выбран режим SLAVE, и выполняется захват.
Круг допустимых ошибок захвата (ASEC) показывает максимальную угловую вероятность ошибок захвата. Круг ASEC показывает зону, в которой должна находиться точка захвата до запуска, чтобы поразить цель с заданной вероятностью поражения. Сигнал управления атакой (ASC) отображается после захвата радаром. Круг увеличивается в размере при уменьшении расстояния до цели, что означает, что при уменьшении расстояния ракета может быть запущена с большей ошибкой ASEC. При маневрировании вашего самолета необходимо убедиться, что контрольный сигнал возможности атаки находится как можно ближе к центру круга ASEC.
3.Acquire target using the radar.
Как правило, цель будет захвачена с помощью RWS, TWS или любого подрежима радара ACM, а AIM-120 установлен в SLAVE.

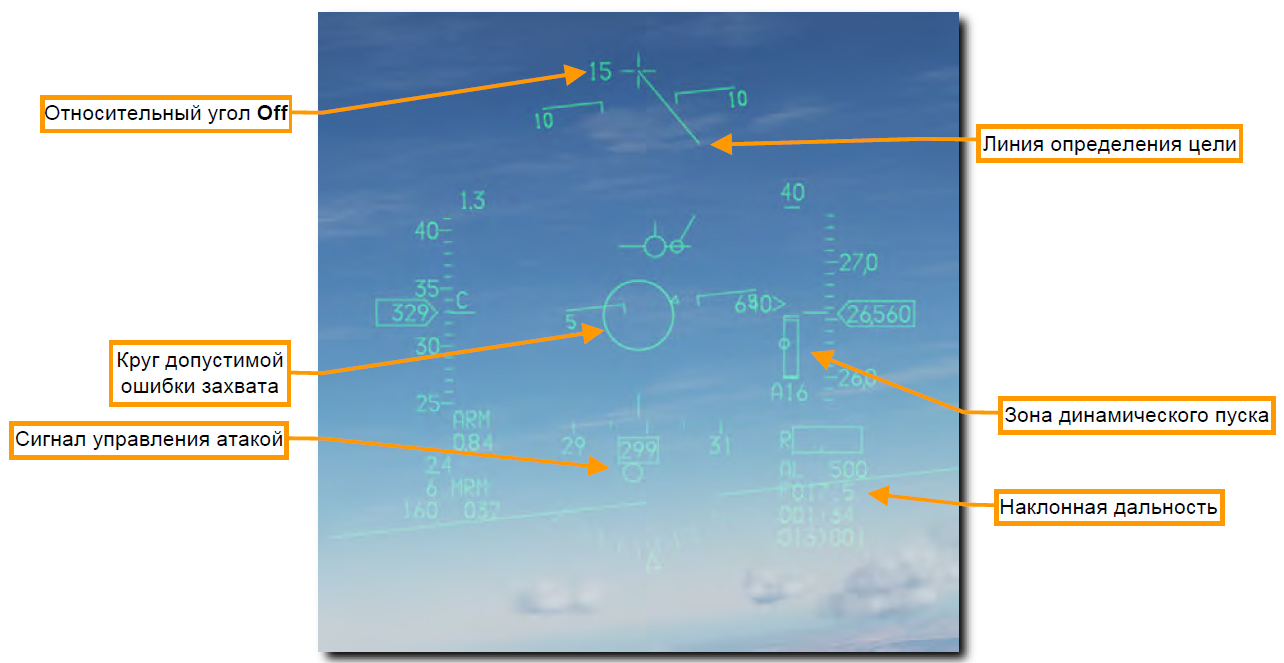

Когда захваченная цель находится вне поля видимости ИЛС, как показано ниже, линия определения цели (TLL) проходит от прицельного креста и указывает прямо на цель. Относительный угол отображается рядом с прицельным крестом, показывая количество градусов в десятках между крестом и целью.

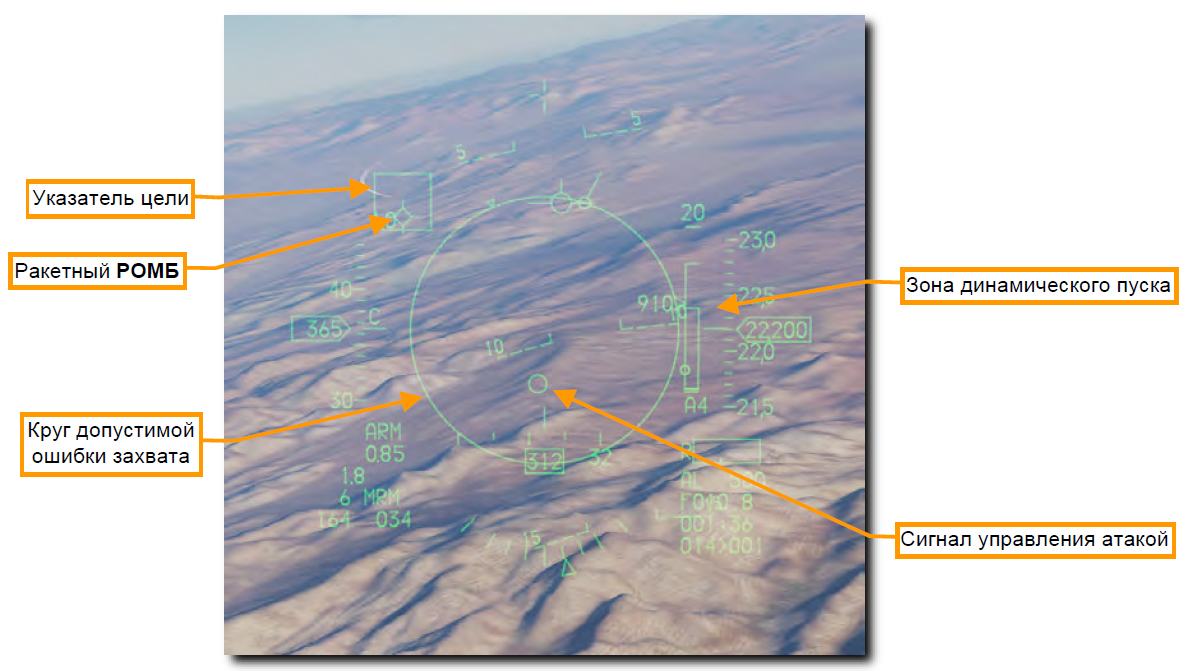

Круг допустимой ошибки захвата (ASEC) изменяет размер, и становится виден сигнал управления атакой (ASC). Наклонная дальность отображается после захвата цели.

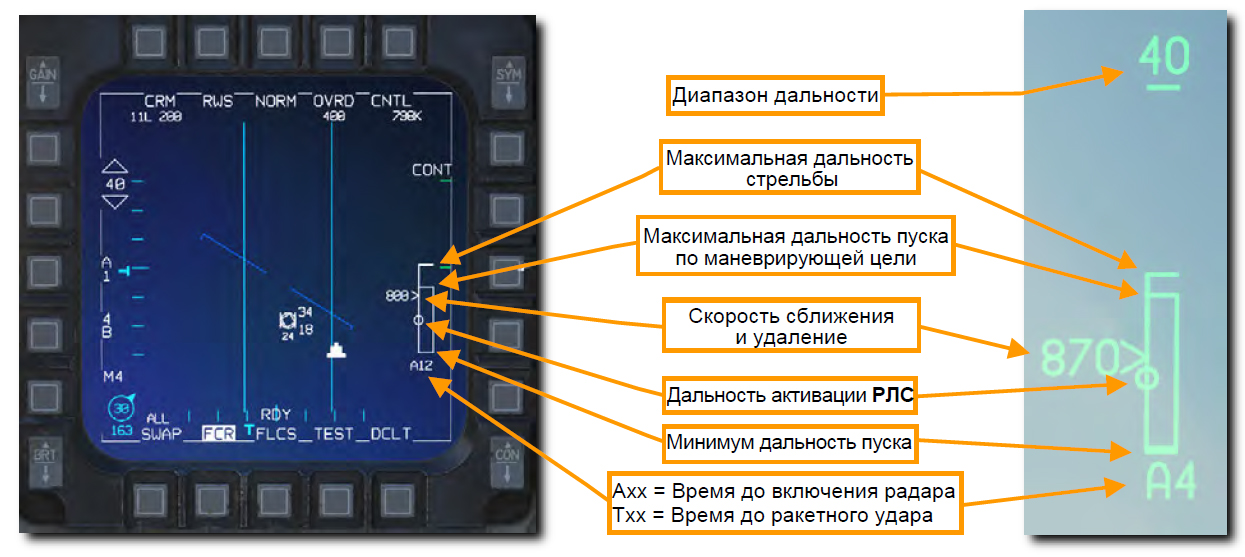

Зона динамического пуска будет отображаться с правой стороны ИЛС и справа на дисплее радара, когда цель захвачена с помощью радара.
4.Маневрируйте, пока сигнал управления атакой (ASC) не окажется внутри круга допустимыхошибок захвата (ASEC).
Размер допустимого круга ASEC будет варьироваться в зависимости удаления от цели и аспекта. Вам необходимо чтобы сигнал управления атакой (ASC) расположить как можно ближе к центру круга ASEC, насколько это возможно при стрельбе для достижения наилучшей вероятности поражения цели ракетой.
Когда цель входит в ИЛС, указатель цели будет отображаться над целью и ракетой РОМБ, будет отслеживать это местоположение.
Следите за зоной динамического пуска и оценивайте ситуацию угрозы, чтобы определить оптимальную точку запуска ракеты.
5.Нажмите и удерживайте кнопку ПУСК на РУС, чтобы запустить ракету.
Ракета будет отслеживать цель, и будет выбрана следующая ракета по порядку.
AIM-120 также может использоваться в режиме BORE без радиолокационного захвата цели. Это используется, когда надо сделать быстрый пуск без захвата цели радаром. Радар ракеты активируется при запуске и направляет её по первой обнаруженной цели, поэтому используйте этот режим осторожно.
